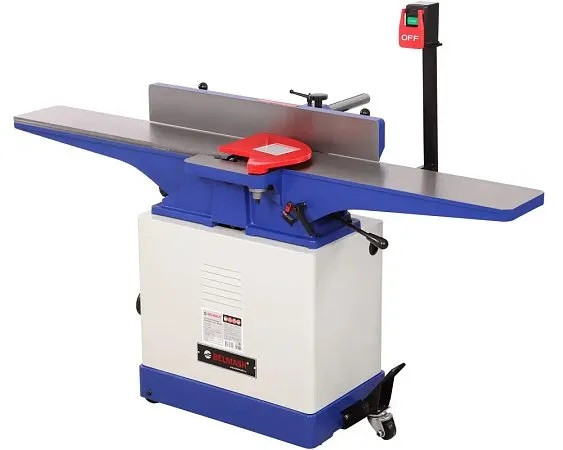

Фуговальный станок BELMASH J200/1800ARH (400 В)

Фуговальный станок BELMASH J200/1800ARH (1.7 кВт, 400 В) представляет собой современное оборудование для обработки деревянных заготовок и применяется в небольших столярных мастерских.



При соответствующей наладке на станке можно выполнять следующие операции:
- строгание (фугование) по пласти или кромке
- строгание (фугование) под углом (по ребрам)
- выборка четверти.

Особенности





• Установлен вал Helical
• Параллельный упор, каретка, основание, рабочие столы изготовлены из высококачественного чугуна
• Длинные столы для обработки габаритных заготовок
• Параллельный упор наклоняется на 45 градусов в обе стороны
• Колесная система для перемещения станка по мастерской
• Кнопки управления на отдельной стойке
• Патрубок для подключения стружкоотсоса





Конструкция

Станок имеет классическую конструкцию: на стальной тумбе расположены литые чугунные элементы: основание, рабочие столы, параллельный упор с кареткой.
Двигатель асинхронный, с режимом работы S1 и потребляемой мощностью 1700 Вт. Питание осуществляется от сети 400 Вт, аналогичная модель для подключения сети 230 Вт - BELMASH J200/1800ARH.

На станке установлен сегментированный ножевой вал Helical с 40 ножами, размещенными по спирали. Такое расположение лезвий обеспечивает последовательный вход в заготовку, снижает шум, вибрацию, ударные нагрузки и дает более чистый рез. Это особенно актуально при работе с твердой древесиной, а также на сучках, трещинах, свилеватых участках. Каждый сегмент имеет по четыре режущих кромки, что кратно увеличивает их ресурс: по мере необходимости лезвия переворачиваются или выборочно заменяются. Упрощенная модель без вала Helical - BELMASH J200/1800AR.

Ширина обработки средняя для модельного ряда и составляет 203 мм. Рабочие столы имеют общую длину 1860 мм. Удлиненный стол обеспечивает прямолинейность. Даже довольно габаритная заготовка, уложенная на него, будет иметь надежную опору, оператору остается только перемещать ее в горизонтальной плоскости и немного прижимать к поверхности стола. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.

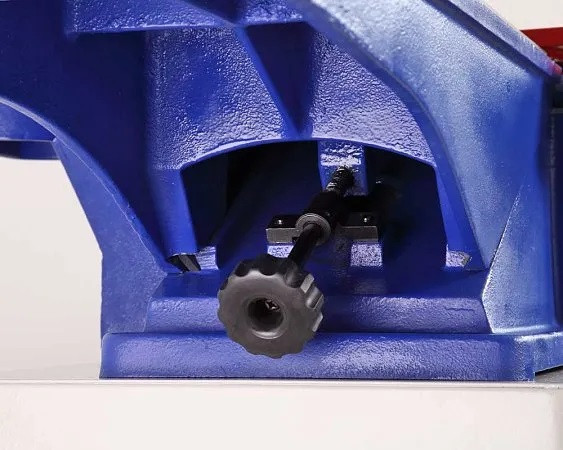

Подающий и приёмный столы перемещаются по направляющим «ласточкин хвост», данный механизм обеспечивает надежность и долгий срок службы. Максимальная глубина регулировки подающего стола 13 мм (для операции отбора четверти).

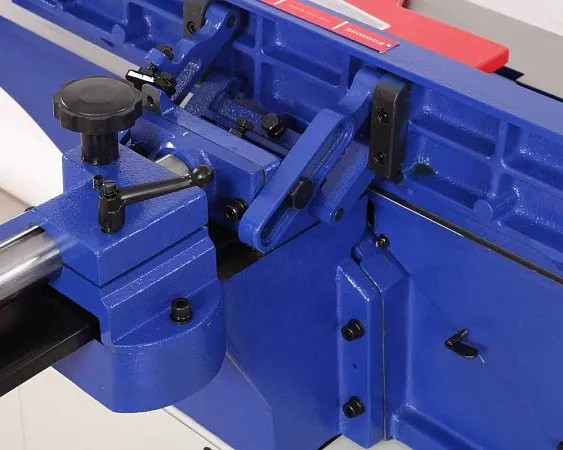

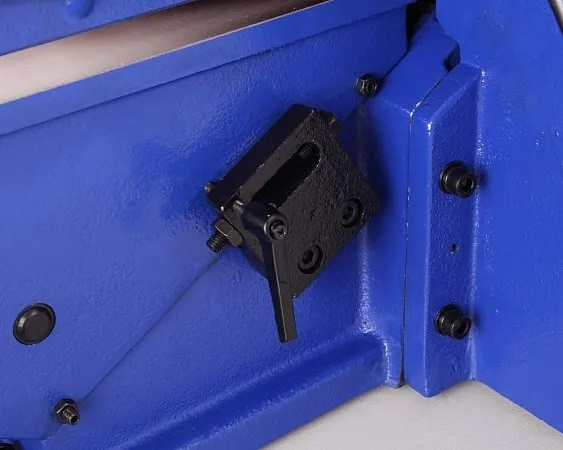

Размер параллельного упора 886 × 123 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны.  Способ перемещения – реечный, более удобный механизм выставления угла.

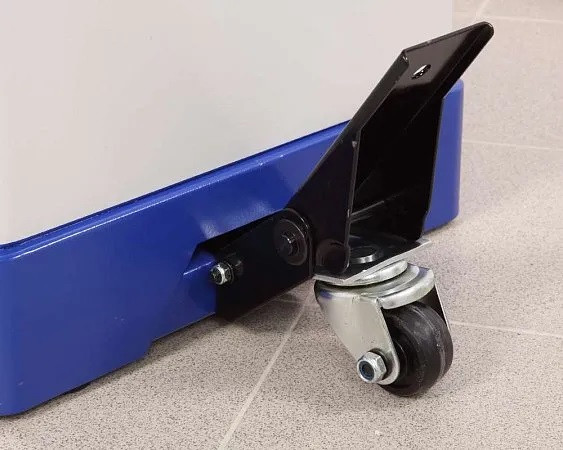

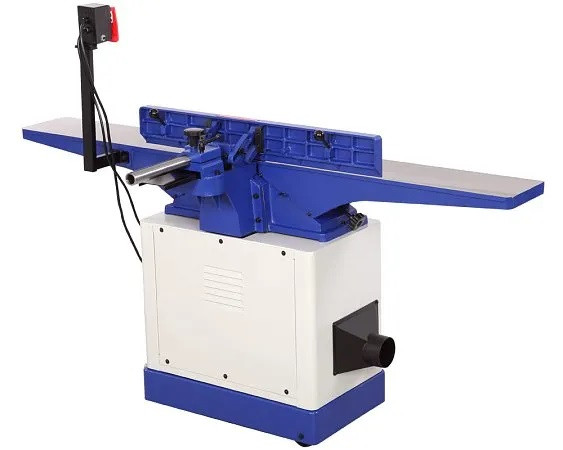

На стальном корпусе размещен патрубок (98 мм) для подключения системы аспирации. В нижней части основания установлена колесная система, которая позволяет перемещать массивный станок по мастерской.

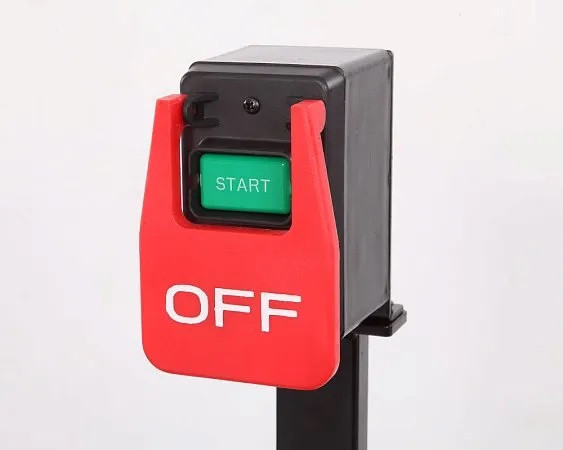

Выключатель вынесен на специальную стойку, на нем расположены кнопки "Старт" и "Стоп".

Для безопасной работы предусмотрены специальные упоры для подачи заготовки.

Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 20 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.



Технические характеристики фуговального станка Белмаш  J200/1800ARH (400 В)

Напряжение питающей сети	400 В
Частота тока	50 Гц
Тип электродвигателя	Асинхронный
Потребляемая мощность	1700 Вт
Режимы работы	S1
Тип ремня	Клиновой (А1180, A1219)
Диаметр патрубка адаптера для отведения стружки, внутренний/внешний	98 мм
Тип передачи	Ременная
Мощность на валу	1100 Вт
Тип строгального вала	с валом helical
Частота вращения ножевого вала	5000 об/мин
Максимальная ширина строгания	203 мм
Диапазон углов строгания с помощью параллельного упора	-45-0-45° °
Количество ножей на валу	40 шт.
Размер ножей (Д × Ш × В)	15 × 15 × 2,5 мм
Максимальная глубина строгания	3 мм
Диаметр режущего вала	74 мм
Высота рабочей поверхности относительно пола	850 мм
Глубина регулировки подающего стола (max)	13 мм
Материал рабочих столов	Чугун
Длина подающего стола	888 мм
Длина приемного стола	890 мм
Размер параллельного упора (Д × В)	886 × 123 мм
Материал параллельного упора	Чугун
Минимальная длина обрабатываемой заготовки	200 мм
Минимальная ширина обрабатываемой заготовки	8 мм
Общая длина строгальных столов	1860 мм
Способ поднятия столов	2 м
Уровень звукового давления (шума)	Ласточкин хвост
Уровень звукового давления (шума)	85 дБ
Размер упаковки место 1 (Д × Ш × В)	920 × 460 × 680 мм
Размер упаковки место 2 (Д × Ш × В)	2030 × 607 × 305 мм
Габаритный размер (Д × Ш × В)	1860 × 1130 × 1290 мм
Масса нетто	193 кг
Масса брутто	248 кг
Гарантийный срок	12 мес.
Страна происхождения	КИТАЙ



Соответствует требованиям технических регламентов

• ТР ТС 010/2011 «О безопасности машин и оборудования»
• ТР ТС 004/2011 «О безопасности низковольтного оборудования»
• ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
