Фуговальный станок BELMASH J200/1800AR (230 В)

Фуговальный станок BELMASH J200/1800AR представляет собой современное оборудование для обработки деревянных заготовок и применяется в небольших столярных мастерских.



При соответствующей наладке на станке можно выполнять следующие операции:
- строгание (фугование) по пласти или кромке
- строгание (фугование) под углом (по ребрам)
- выборка четверти.

Особенности





• Параллельный упор, каретка, основание, рабочие столы изготовлены из высококачественного чугуна
• Возможность установки вала Helical
• Длинные столы для обработки габаритных заготовок
• Параллельный упор наклоняется на 45 градусов в обе стороны
• Колесная система для перемещения станка по мастерской
• Кнопки управления на отдельной стойке
• Патрубок для подключения стружкоотсоса





Конструкция

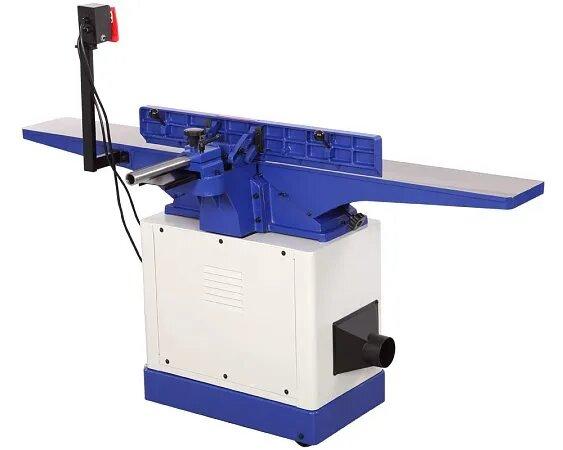

Станок имеет классическую конструкцию: на стальной тумбе расположены литые чугунные элементы: основание, рабочие столы, параллельный упор с кареткой.
Двигатель однофазный асинхронный, с режимом работы S1 и потребляемой мощностью 1700 Вт. Питание осуществляется от сети 230 В.

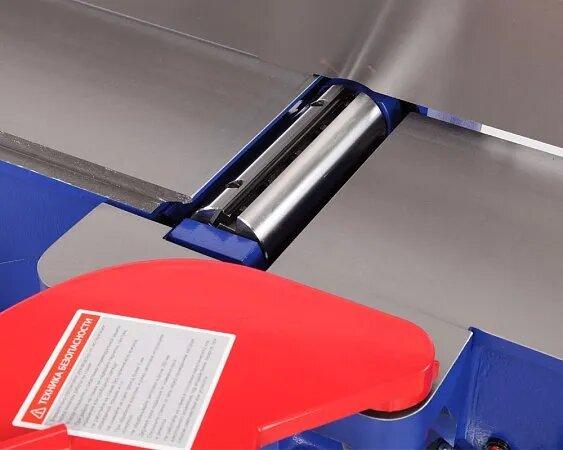

Строгальный вал трехножевой, развивает частоту вращения 5000 об/мин. Стандартный вал можно заменить на Helical. Он легче справляется с различными видами древесины, гарантирует высокий ресурс ножей, снижает ударные нагрузки и вибрацию. Станок с установленным валом Helical – BELMASH J200/1800ARH (230 В) и BELMASH J200/1800ARH (400 В).

Ширина обработки средняя для модельного ряда и составляет 203 мм. Рабочие столы имеют общую длину 1860 мм. Удлиненный стол обеспечивает прямолинейность. Даже довольно габаритная заготовка, уложенная на него, будет иметь надежную опору, оператору остается только перемещать ее в горизонтальной плоскости и немного прижимать к поверхности стола. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.

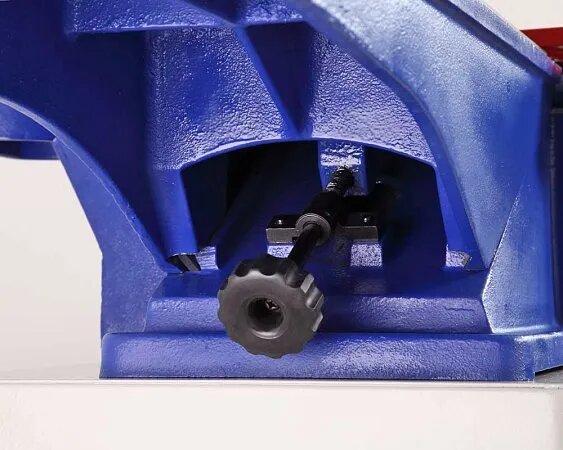

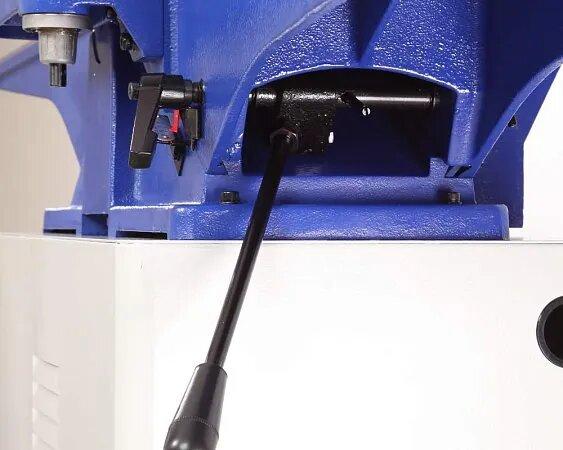

Подающий и приёмный столы перемещаются по направляющим «ласточкин хвост», данный механизм обеспечивает надежность и долгий срок службы. Максимальная глубина регулировки подающего стола 13 мм (для операции отбора четверти).

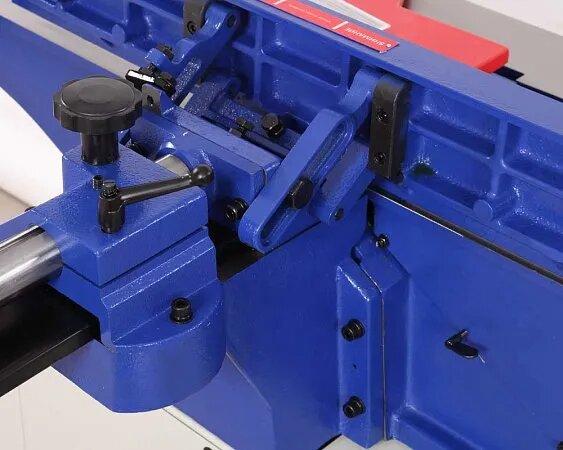

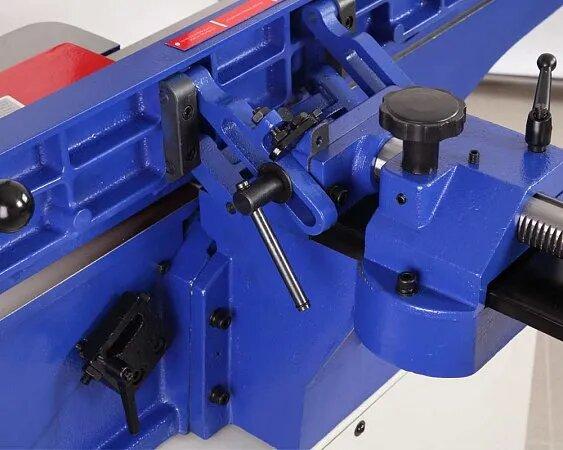

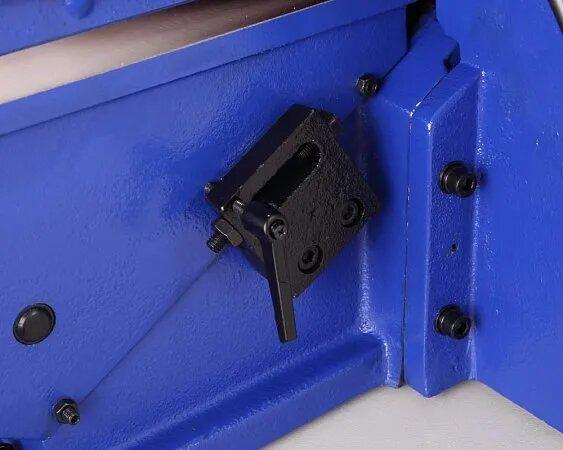

Размер параллельного упора 886 × 123 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны.  Способ перемещения – реечный, более удобный механизм выставления угла.

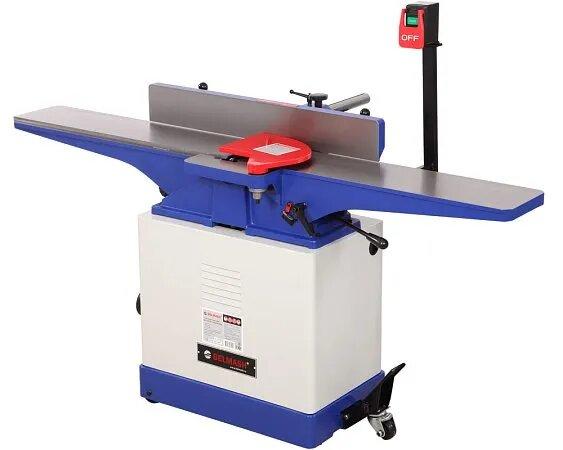

На стальном корпусе размещен патрубок (98 мм) для подключения системы аспирации. В нижней части основания установлена колесная система, которая позволяет перемещать массивный станок по мастерской.

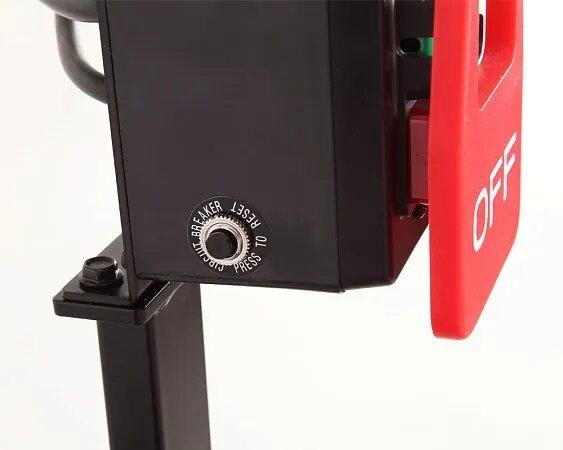

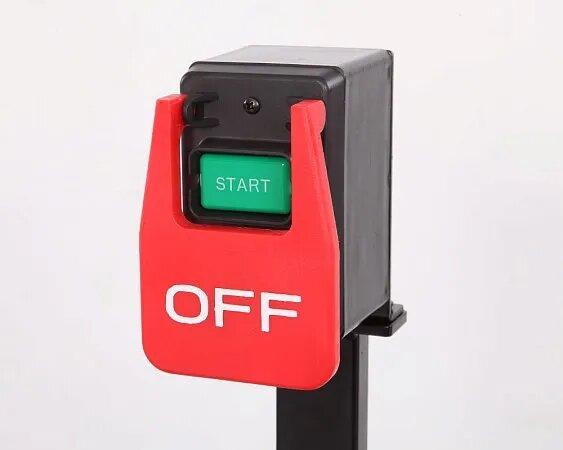

Выключатель вынесен на специальную стойку, на нем расположены кнопки "Старт" и "Стоп".

Для безопасной работы предусмотрены специальные упоры для подачи заготовки.

В комплект поставки входит устройство для установки ножей, которое упросит процесс замены вышедших из строя лезвий.

Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 20 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.



Технические характеристики фуговального станка Белмаш J200/1800AR

Мощность	1700 Вт
Мощность на валу	1100 Вт
Тип строгального вала	с прямыми ножами
Напряжение питающей сети	230 В
Частота тока	50 Гц
Тип электродвигателя	Асинхронный
Режимы работы	S1
Частота вращения ножевого вала	5000 об/мин
Максимальная ширина строгания	203 мм
Диапазон углов строгания с помощью параллельного упора	-45-0-45° °
Количество ножей на валу	3 шт.
Размер ножей (Д × Ш × В)	203,2 × 20 × 3 мм
Максимальная глубина строгания	3 мм
Тип ремня	Клиновой (А1180, A1219)
Диаметр режущего вала	74 мм
Тип передачи	Ременная
Высота рабочей поверхности относительно пола	850 мм
Глубина регулировки подающего стола (max)	13 мм
Материал рабочих столов	Чугун
Длина подающего стола	888 мм
Длина приемного стола	890 мм
Размер параллельного упора (Д × В)	886 × 123 мм
Материал параллельного упора	Чугун
Возможность установки строгального вала helical, spiral	есть
Минимальная длина обрабатываемой заготовки	200 мм
Минимальная ширина обрабатываемой заготовки	8 мм
Общая длина строгальных столов	1860 мм
Способ поднятия столов	Ласточкин хвост
Длина электрошнура	2 м
Диаметр патрубка пыле/стружкоудаления	98 мм
Уровень звукового давления (шума)	85 дБ
Размер упаковки место 1 (Д × Ш × В)	920 × 460 × 680 мм
Размер упаковки место 2 (Д × Ш × В)	2030 × 607 × 305 мм
Габаритный размер (Д × Ш × В)	1860 × 1130 × 1290 мм
Масса нетто	193 кг
Масса брутто	248 кг
Страна происхождения	Китай



Соответствует требованиям технических регламентов





• ТР ТС 010/2011 «О безопасности машин и оборудования»
• ТР ТС 004/2011 «О безопасности низковольтного оборудования»
• ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
