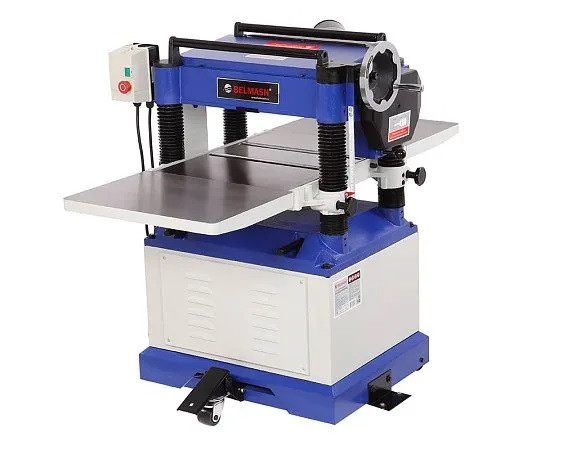

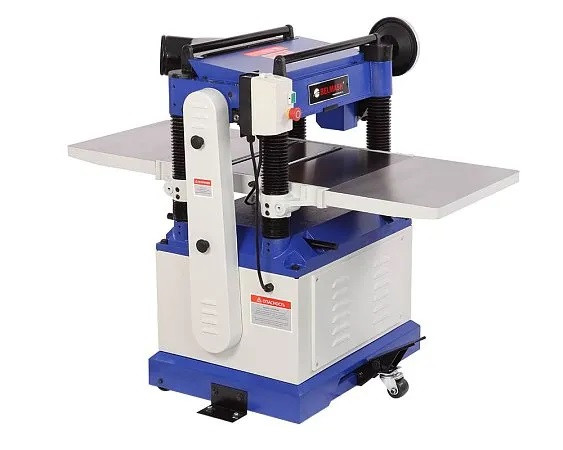

Рейсмусовый станок BELMASH P500RB (400 В)

Рейсмусовый станок BELMASH P500RB (4.8 кВт, 400 В) предназначен для калибровки заготовки по толщине. В результате обработки получаются ровные заготовки, которые могут применяться в столярном деле, при изготовлении мебели, в строительстве и т.п.



Особенности

• Рабочий стол, строгальный узел, корпус станка из высококачественного чугуна, это снижает вибрацию и повышает качество обработки
• Ролики на рабочем столе помогают плавно перемещаться заготовкам
• Удобная и точная регулировка высоты строгания вращающимся маховиком
• Простая передача заготовок для повторной прогонки благодаря прокатным роликам на верхней части станка
• Колесная система для перемещения массивного станка
• Легкий доступ к строгальному валу для регулировки или смены ножей
• Две скорости автоматической подачи заготовки
• Возможность установки вала Helical

Конструкция

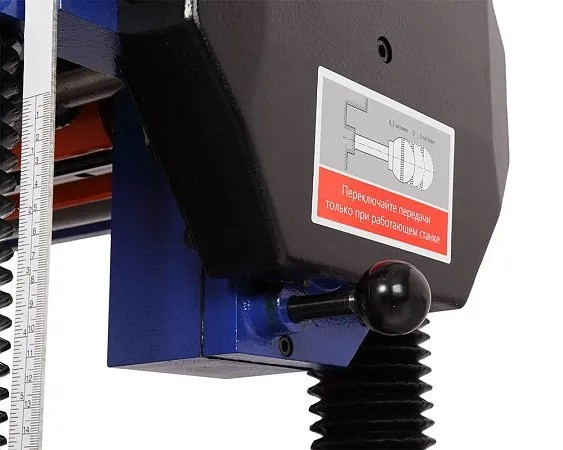

Рейсмусовый станок BELMASH P500RB (4.8 кВт, 400 В) имеет надежную и массивную конструкцию. На направляющих колоннах расположен четырехножевой строгальный вал, зубчатый вал подачи и цельный вал приема. Валы вращаются для движения заготовки и автоматически замедляются при увеличении нагрузки на электродвигатель. На рейсмусе установлено две скорости для подачи – 5 и 6,3 м/мин. При грубом процессе рейсмусования рекомендуется работать на более высокой скорости, финишную обработку выполнять на низкой скорости.

На станке со стороны подачи установлен ряд защитных упоров, предотвращающих отдачу заготовки во время процесса обработки. Это значительно повышает безопасность работы.

Рабочий стол, корпус и основание ножевого вала изготовлены из чугунного литья, что обеспечивает устойчивость и точную работу без вибраций. Строгальный узел установлен на четырех направляющих и не требует дополнительных настроек.

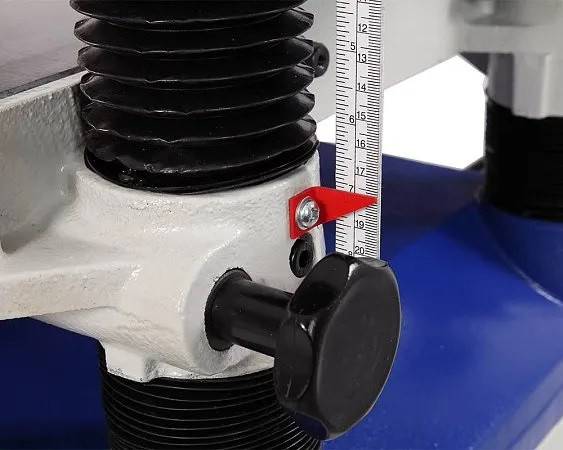

Регулировка глубины резания происходит путем поднятия и опускания стола при помощи маховика. Один его оборот перемещает стол на 1,5 мм. Максимальная высота рейсмусования - 203 мм, что позволяет обрабатывать заготовки, поставленные на ребро. Максимальная ширина обрабатываемой заготовки 508 мм.

Двигатель асинхронный, с потребляемой мощностью 4790 Вт, питание осуществляется от сети 400 Вт.

Для снижения трения заготовки, на рабочем столе установлено два ролика. Их выступ над поверхностью стола зависит от типа обрабатываемого материала. Оба ролика предварительно настроены на 0,1 мм выше стола, диапазон настройки в пределах 0,1-0,2 мм.

Сверху станка установлены два металлических ролика для повторного прогона заготовок. Это значительно облегчает работу оператору.

Замена ножей не занимает много времени благодаря быстрому доступу к строгальному узлу и наличию устройства для установки ножей.

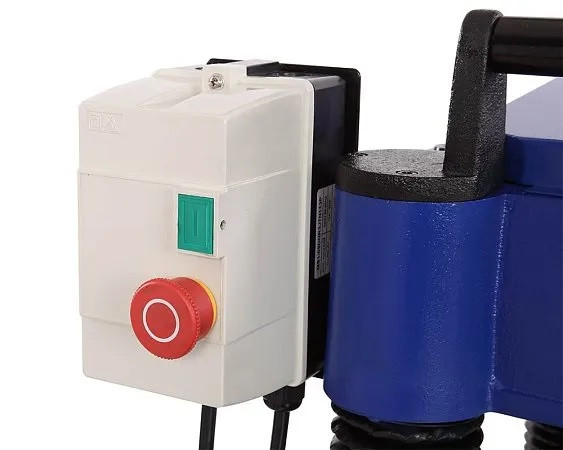

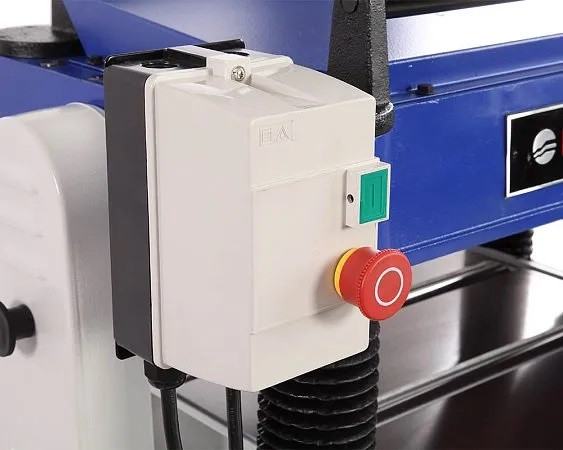

Пусковое устройство расположено в удобном для оператора месте - сбоку от строгального механизма. Оно оснащено кнопкой аварийной остановки станка.

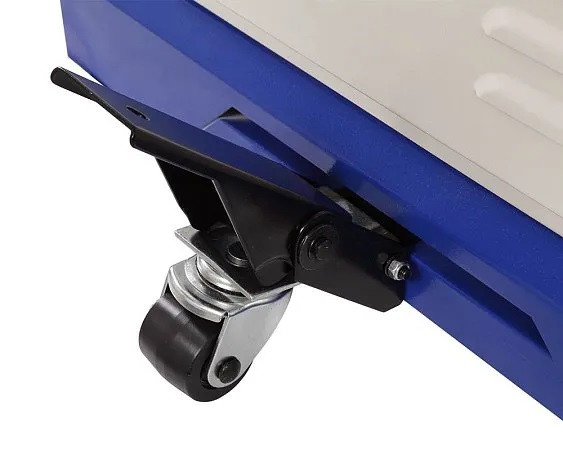

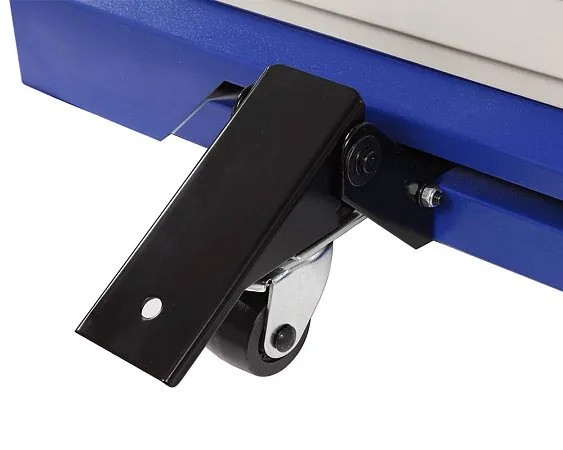

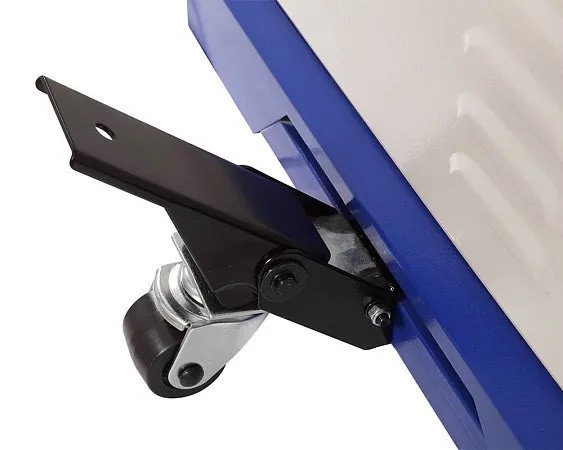

В нижней части основания установлена колесная система, которая позволяет перемещать по мастерской массивный станок (350 кг).

На стальном корпусе размещен патрубок (130 мм), к нему подключается система аспирации.

Штатный ножевой вал можно заменить на вал Helical. Это позволит производить более чистый рез, снизит ударные нагрузки, вибрацию, а также обеспечит больший ресурс ножей за счет четырехгранных переворачиваемых пластин.

Станок из серии:

Модель с установленным валом Helical - BELMASH P500RBH (4,8 кВт, 400 В)



Технические характеристики рейсмусового станка Белмаш P500RB

Мощность	4790 Вт
Мощность на валу	3700 Вт
Тип строгального вала	с прямыми ножами
Напряжение питающей сети	400 В
Частота тока	50 Гц
Тип электродвигателя	Асинхронный
Режимы работы	S1
Частота вращения ножевого вала	5000 об/мин
Количество ножей на валу	4 шт.
Размер ножей (Д × Ш × В)	508 × 24,5 × 3 мм
Максимальная ширина рейсмусуемой заготовки	508 мм
Максимальная высота рейсмусуемой заготовки	203 мм
Максимальная глубина строгания	3 мм
Тип ремня	Клиновой, зубчатый (Z1525)
Диаметр режущего вала	80 мм
Тип передачи	Ременная
Высота рабочей поверхности относительно пола	705÷910 мм
Материал рабочего стола	Чугун
Размер рабочего стола (Д × Ш)	650 × 508 мм
Размеры дополнительного стола (Д × Ш)	380 × 540 мм
Материал дополнительных столов	Чугун
Возможность установки строгального вала helical, spiral	есть
Минимальная длина обрабатываемой заготовки	170 мм
Общая длина рабочих столов	1412 мм
Тип подачи (рейсмусование)	Автоматическая
Частота вращения вала двигателя	2880 об/мин.
Ширина рабочих столов	20 дюйм
Скорость автоподачи 1	5 м/мин
Скорость автоподачи 2	6,3 м/мин
Длина электрошнура	1.5 м
Диаметр патрубка пыле/стружкоудаления	130 мм
Уровень звукового давления (шума)	85 дБ
Габаритный размер (Д × Ш × В)	1412 × 1000 × 1150 мм
Размер упаковки (Д × Ш × В)	975 × 735 × 1217 мм
Масса нетто	350 кг
Масса брутто	377 кг
Гарантийный срок	12 мес.
Страна происхождения	Китай

Соответствует требованиям технических регламентов

• ТР ТС 010/2011 «О безопасности машин и оборудования»
• ТР ТС 004/2011 «О безопасности низковольтного оборудования»
• ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
