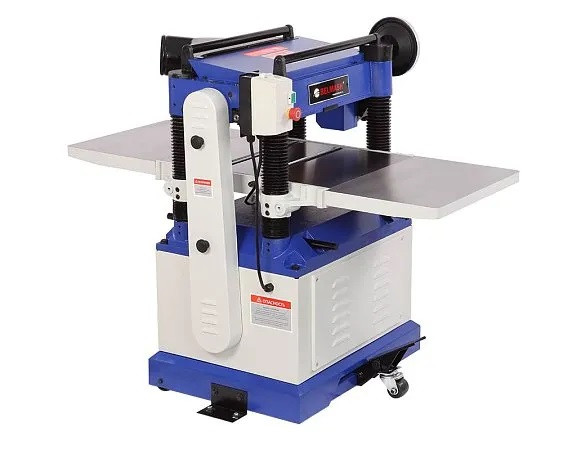

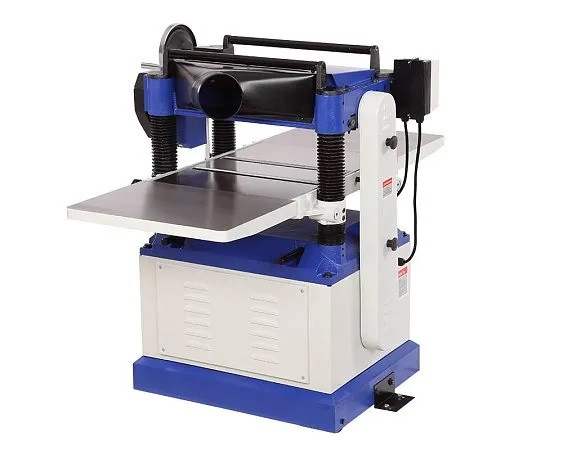

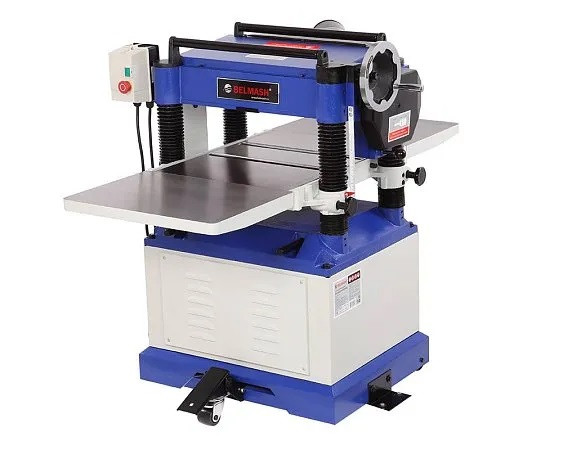

Рейсмусовый станок BELMASH P500RBH (400 В)

Рейсмусовый станок BELMASH P500RBH (4,8 кВт, 400 В) предназначен для калибровки заготовки по толщине. В результате обработки получаются ровные заготовки, которые могут применяться в столярном деле, при изготовлении мебели, в строительстве и т.п.



Особенности

• Строгальный вал Helical минимизирует ударные нагрузки, производит чистый и ровный рез любой породы дерева и экономит средства за счет выборочного ремонта лезвий
• Рабочий стол, строгальный узел, корпус станка из высококачественного чугуна, это снижает вибрацию и повышает качество обработки
• Ролики на рабочем столе помогают плавно перемещаться заготовкам
• Удобная и точная регулировка высоты строгания вращающимся маховиком
• Простая передача заготовок для повторной прогонки благодаря прокатным роликам на верхней части станка
• Колесная система для перемещения массивного станка
• Легкий доступ к строгальному валу для регулировки или смены ножей
• Две скорости автоматической подачи заготовки

Конструкция

Рейсмусовый станок BELMASH P500RBH (4,8 кВт, 400 В) имеет надежную и массивную конструкцию. На направляющих колоннах расположен строгальный вал, зубчатый вал подачи и цельный вал приема. Валы вращаются для движения заготовки и автоматически замедляются при увеличении нагрузки на электродвигатель. На рейсмусе установлено две скорости для подачи – 5 и 6,3 м/мин. При грубом процессе рейсмусования рекомендуется работать на более высокой скорости, финишную обработку выполнять на низкой скорости.

В штатной комплектации установлен сегментированный ножевой вал Helical с 100 ножами, размещенными в шахматном порядке и по спирали. Такое расположение лезвий обеспечивает последовательный вход в заготовку, снижает шум, вибрацию, ударные нагрузки и дает более чистый рез. Это особенно актуально при работе с твердой древесиной, а также на сучках, трещинах, свилеватых участках. Каждый сегмент имеет по четыре режущих кромки, что кратно увеличивает их ресурс: по мере необходимости лезвия переворачиваются или выборочно заменяются. Смена ножей не занимает много времени благодаря быстрому доступу к строгальному узлу.

На станке со стороны подачи установлен ряд защитных упоров, предотвращающих отдачу заготовки во время процесса обработки. Это значительно повышает безопасность работы.

Рабочий стол, корпус и основание ножевого вала изготовлены из чугунного литья, что обеспечивает устойчивость и точную работу без вибраций. Строгальный узел установлен на четырех направляющих и не требует дополнительных настроек.

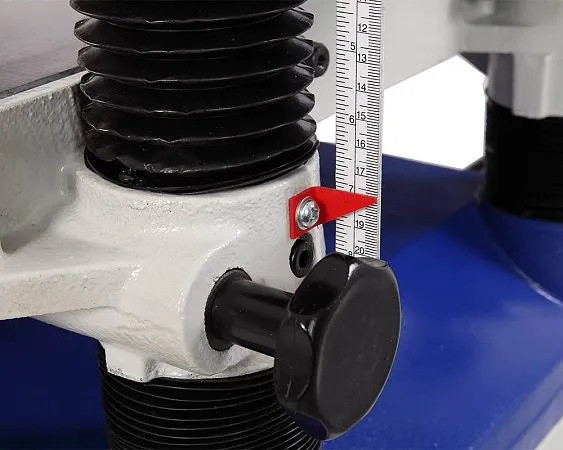

Регулировка глубины резания происходит путем поднятия и опускания стола при помощи маховика. Один его оборот перемещает стол на 1,5 мм. Максимальная высота рейсмусования - 203 мм, что позволяет обрабатывать заготовки, поставленные на ребро. Максимальная ширина обрабатываемой заготовки 508 мм.

Двигатель асинхронный, с потребляемой мощностью 4790 Вт, питание осуществляется от сети 400 Вт.

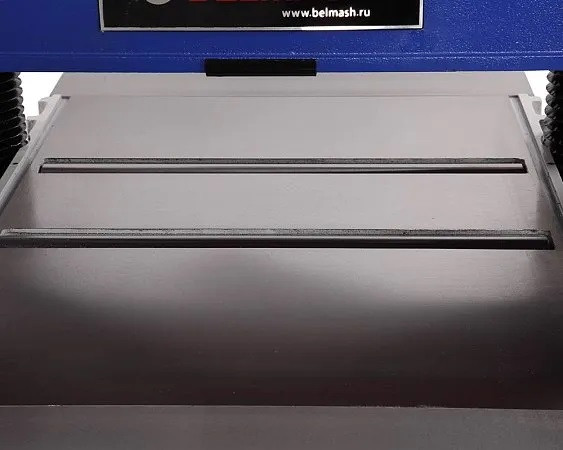

Для снижения трения заготовки, на рабочем столе установлено два ролика. Их выступ над поверхностью стола зависит от типа обрабатываемого материала. Оба ролика предварительно настроены на 0,1 мм выше стола, диапазон настройки в пределах 0,1-0,2 мм.

Сверху станка установлены два металлических ролика для повторного прогона заготовок. Это значительно облегчает работу оператору.

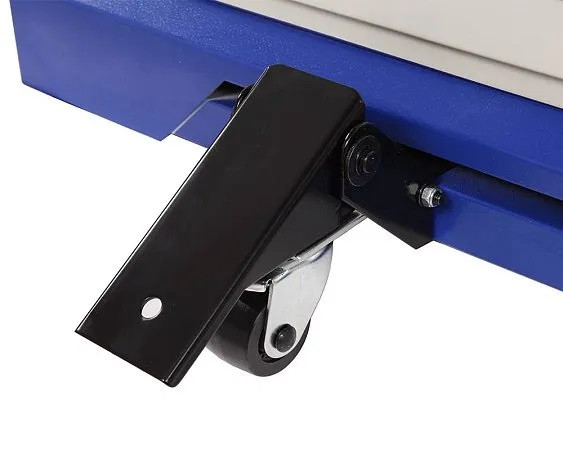

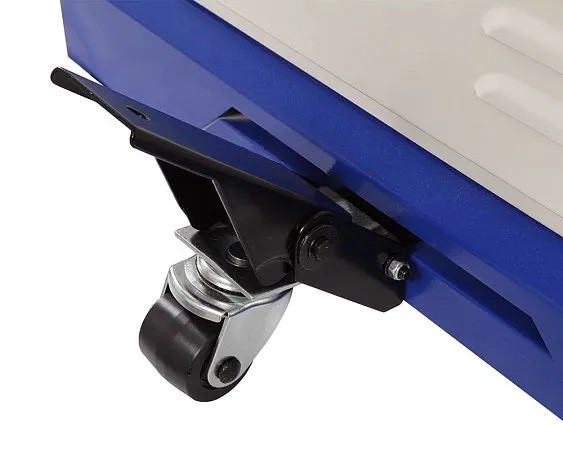

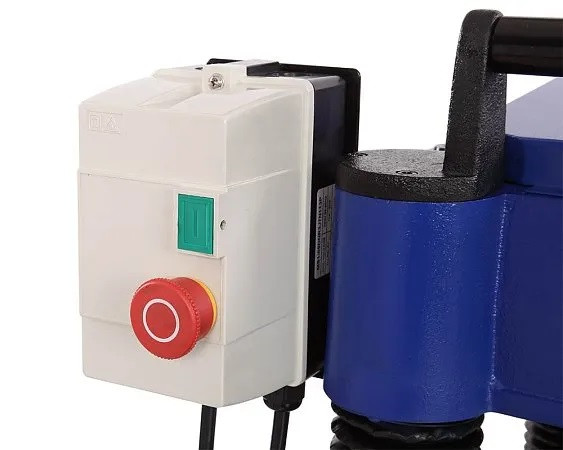

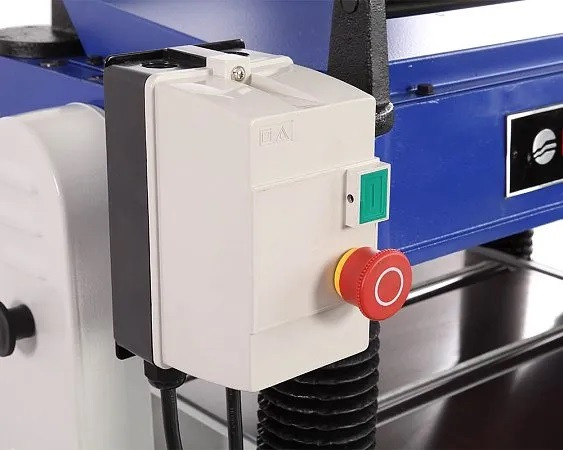

Пусковое устройство расположено в удобном для оператора месте - сбоку от строгального механизма. Оно оснащено кнопкой аварийной остановки станка. На стальном корпусе размещен патрубок (130 мм), к нему подключается система аспирации. В нижней части основания установлена колесная система, которая позволяет перемещать по мастерской массивный станок (350 кг).

Станок из серии:

Модель с четырехножевым валомl - BELMASH P500RB (4.8 кВт, 400 В)



Технические характеристики рейсмусового станка Белмаш P500RBH

Напряжение питающей сети	400 В
Частота тока	50 Гц
Тип электродвигателя	Асинхронный
Потребляемая мощность	4790 Вт
Режимы работы	S1
Тип ремня	Клиновой, зубчатый (Z1525)
Диаметр патрубка адаптера для отведения стружки, внутренний/внешний	130 мм
Тип передачи	Ременная
Мощность на валу	3700 Вт
Тип строгального вала	с валом helical
Частота вращения ножевого вала	5000 об/мин
Количество ножей на валу	100 шт.
Размер ножей (Д × Ш × В)	15 × 15 × 2,5 мм
Максимальная ширина рейсмусуемой заготовки	508 мм
Максимальная высота рейсмусуемой заготовки	203 мм
Максимальная глубина строгания	1
Диаметр режущего вала	80 мм
Высота рабочей поверхности относительно пола	705÷910 мм
Материал рабочего стола	Чугун
Размер рабочего стола (Д × Ш)	650 × 508 мм
Размеры дополнительного стола (Д × Ш)	380 × 540 мм
Материал дополнительных столов	Чугун
Минимальная длина обрабатываемой заготовки	170 мм
Общая длина рабочих столов	1412 мм
Тип подачи (рейсмусование)	Автоматическая
Частота вращения вала двигателя	2880 об/мин.
Длина электрошнура	1.5 м
Скорость автоподачи 1	5 м/мин
Скорость автоподачи 2	6,3 м/мин
Скорость автоподачи 2
Уровень звукового давления (шума)	85 дБ
Габаритный размер (Д × Ш × В)	1412 × 1000 × 1150 мм
Размер упаковки (Д × Ш × В)	975 × 735 × 1217 мм
Масса нетто	305 кг
Масса брутто	377 кг
Гарантийный срок	12 мес.
Страна происхождения	КИТАЙ



Соответствует требованиям технических регламентов

• ТР ТС 010/2011 «О безопасности машин и оборудования»
• ТР ТС 004/2011 «О безопасности низковольтного оборудования»
• ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
