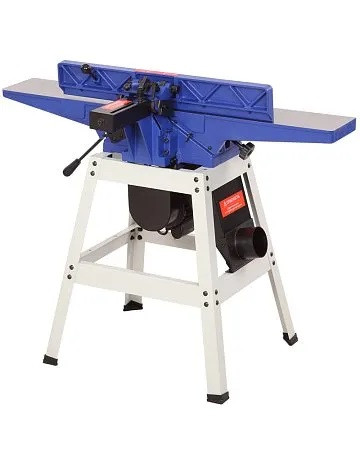

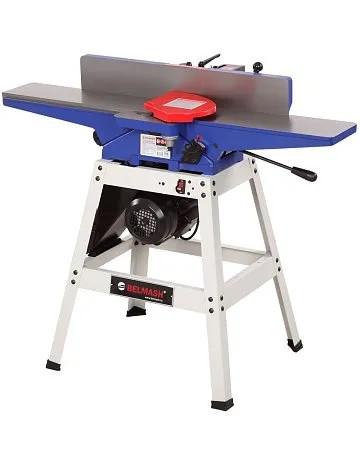

Фуговальный станок BELMASH J150/1170SAH

Станок BELMASH J150/1170SAH представляет собой современное оборудование для качественной обработки деревянных заготовок. Подойдет для любительского использования и в небольших мастерских.





При соответствующей наладке выполняет следующие операции:
- строгание (фугование) по пласти или кромке
- строгание (фугование) под углом (по ребрам)
- выборка четверти



Особенности





• Установлен ножевой вал Helical
• Параллельный упор, приемный и подающий столы изготовлены из высококачественного чугуна

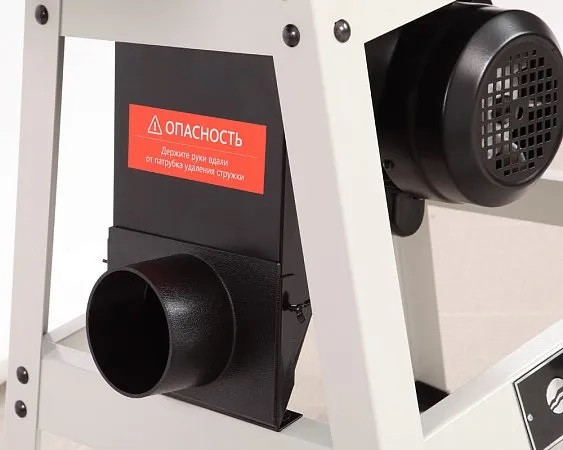

• Патрубок для подключения системы аспирации

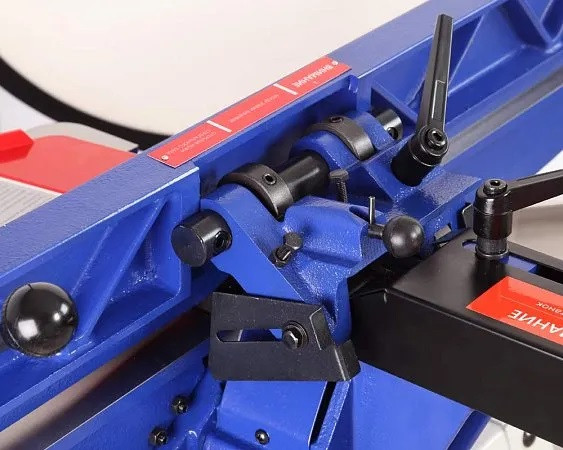

• Параллельный упор с фиксированными углами наклона 90 и 45 градусов во внешнюю и внутреннюю стороны

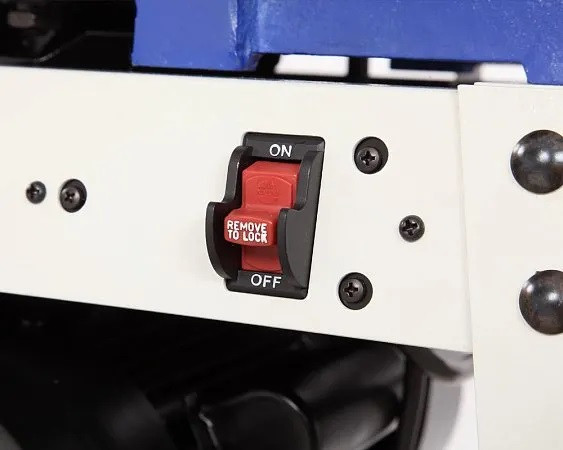

• Защита от детей, выключатель оборудован специальной съемной вставкой, без нее станок не включится
• Основание станка на ножках



Конструкция

Станок состоит из двух частей. Нижняя часть – сборная станина, на неё крепится асинхронный двигатель (1100 Вт) и патрубок для отвода стружки (диаметр 100 мм). Верхняя часть состоит из основания, чугунных рабочих столов и чугунного параллельного упора, литого защитного кожуха и строгального вала.

На станке установлен ножевой вал Helical с 30 ножами, расположенными по спирали в четыре ряда. Такое расположение лезвий обеспечивает последовательный вход в заготовку, снижает шум, вибрацию, ударные нагрузки и дает более чистый срез (особенно на сучках, трещинах, свилеватых участках).
Каждый сегмент имеет по четыре режущих кромки, что кратно увеличивает их ресурс: по мере необходимости лезвия переворачиваются или выборочно заменяются.
Упрощенная модель, без вала Helical - BELMASH J150/1170SA.

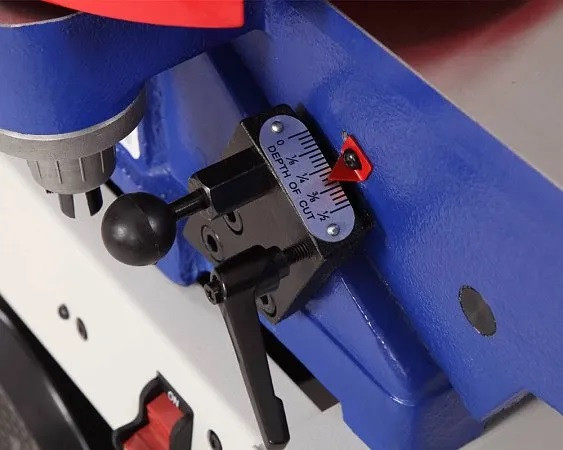

Максимальная ширина обработки составляет 152 мм, общая длина строгальных столов 1190 мм. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.

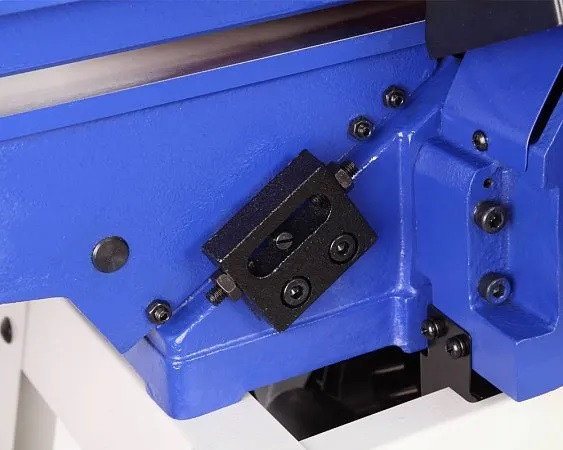

Оба рабочих стола регулируются по высоте, способ поднятия – ласточкин хвост. Максимальная глубина регулировки подающего стола 13 мм (для операции отбора четверти).

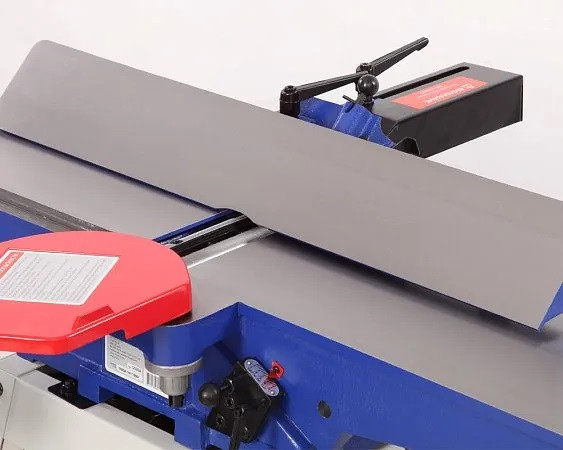

Параллельный упор позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Способ перемещения упора - ручной.

Для комфортной и безопасной работы в комплект поставки входят специальные упоры для подачи заготовки. Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 10 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме..



Технические характеристики фуговального станка Белмаш J150/1170SAH

Напряжение питающей сети	230 В
Частота тока	50 Гц
Тип электродвигателя	Асинхронный
Потребляемая мощность	1100 Вт
Режимы работы	S1
Тип ремня	Клиновой (А762)
Диаметр патрубка адаптера для отведения стружки, внутренний/внешний	98 мм
Тип передачи	Ременная
Мощность на валу	735 Вт
Тип строгального вала	с валом helical
Частота вращения ножевого вала	4800 об/мин
Максимальная ширина строгания	152 мм
Диапазон углов строгания с помощью параллельного упора	-45-0-45° °
Количество ножей на валу	30 шт.
Размер ножей (Д × Ш × В)	15 × 15 × 2,5 мм
Максимальная глубина строгания	3 мм
Диаметр режущего вала	65 мм
Высота рабочей поверхности относительно пола	850 мм
Глубина регулировки подающего стола (max)	13 мм
Материал рабочих столов	Чугун
Длина подающего стола	556 мм
Длина приемного стола	565 мм
Размер параллельного упора (Д × В)	745 × 115 мм
Материал параллельного упора	Чугун
Минимальная длина обрабатываемой заготовки	200 мм
Минимальная ширина обрабатываемой заготовки	10 мм
Общая длина строгальных столов	1190 мм
Способ поднятия столов	1.5 м
Уровень звукового давления (шума)	Ласточкин хвост
Уровень звукового давления (шума)	85 дБ
Габаритный размер (Д × Ш × В)	1190 × 800 × 990 мм
Размер упаковки (Д × Ш × В)	1220 × 540 × 365 мм
Масса нетто	93 кг
Масса брутто	99 кг
Гарантийный срок	12 мес.
Страна происхождения	КИТАЙ



Соответствует требованиям технических регламентов





• ТР ТС 010/2011 «О безопасности машин и оборудования»
• ТР ТС 004/2011 «О безопасности низковольтного оборудования»
• ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
