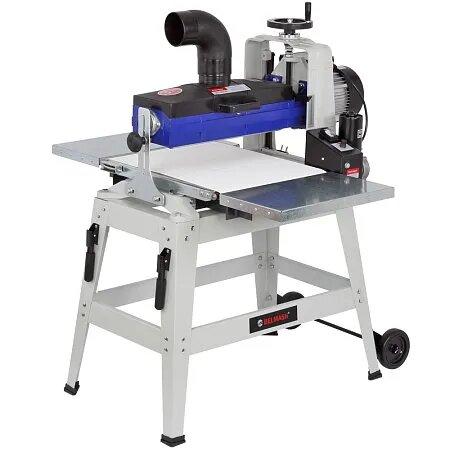

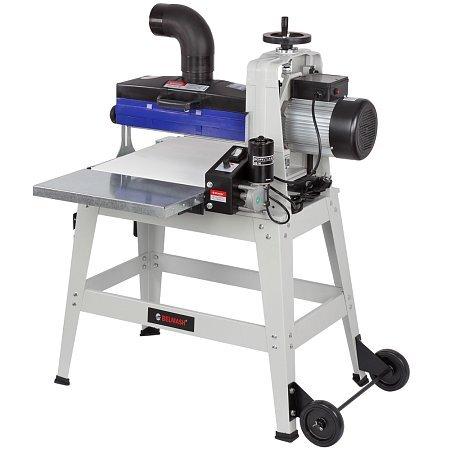

Станок шлифовальный барабанный BELMASH DS410-W

Шлифовальный барабанный станок BELMASH DS410-W предназначен для обработки деревянных заготовок путем шлифования абразивным материалом.

Особенности







• Шлифовальный барабан имеет консольное расположение. При необходимости обработки более широких заготовок можно снять левую стойку и в два прохода обрабатывать детали шириной до 800 мм
• Автоматическая подача заготовок благодаря отдельному коллекторному двигателю (80 Вт)

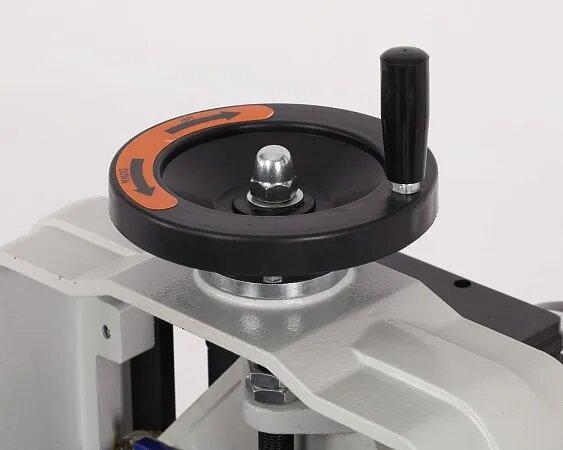

• Возможность регулировки положения шлифовального блока (от 5 до 80 мм)
• Виброустойчивая станина из чугуна позволяет обрабатывать заготовки с более высокой точностью
• Патрубок (Ø 100 мм) позволяет подключать вытяжные установки



Конструкция

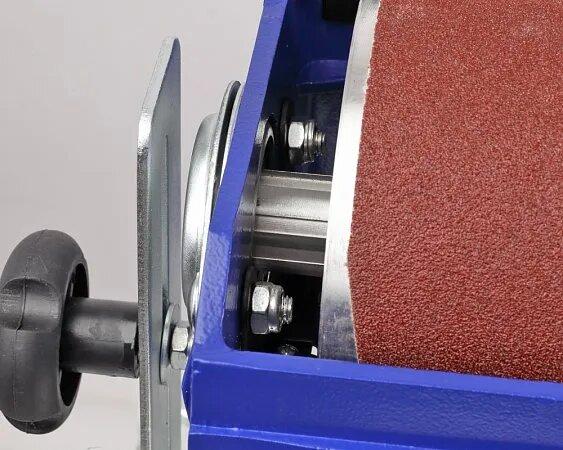

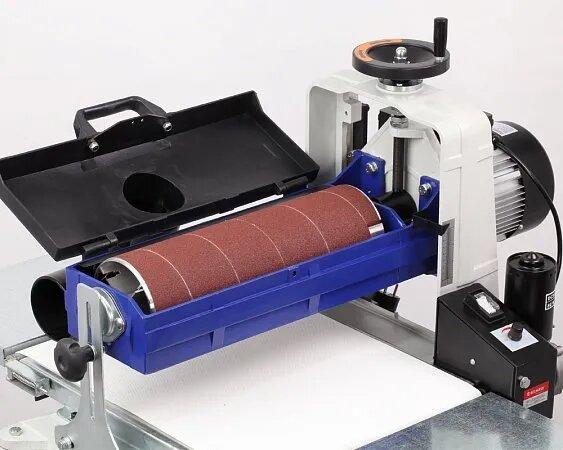

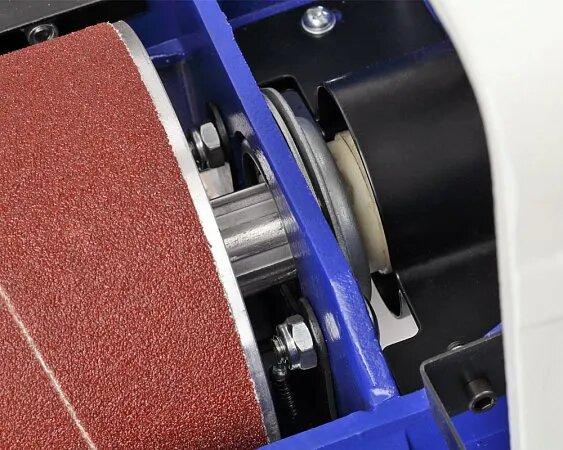

Основной рабочий орган – шлифовальный барабан длиной 415 мм и диаметром 132 мм, на который намотана шлифовальная лента.

Частота вращения шлифовального барабана составляет 1440 оборотов в минуту, что достигается благодаря асинхронному электродвигателю мощностью 1500 Вт.

В станке реализована функция автоподачи. Заготовка протягивается транспортной лентой из специального нескользящего материала. В движение ленту приводит дополнительный коллекторный электродвигатель мощностью 80 Вт. Скорость подачи регулируется от 0 до 3,5 м/мин.

Панель управления простая, на ней расположен клавишный выключатель и ручка регулировки скорости движения транспортной ленты.

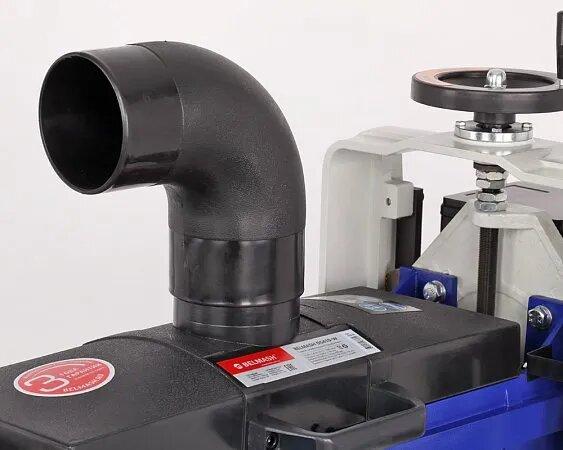

На кожухе шлифовального блока имеется патрубок для подключения системы пылеудаления (диаметр 100 мм).

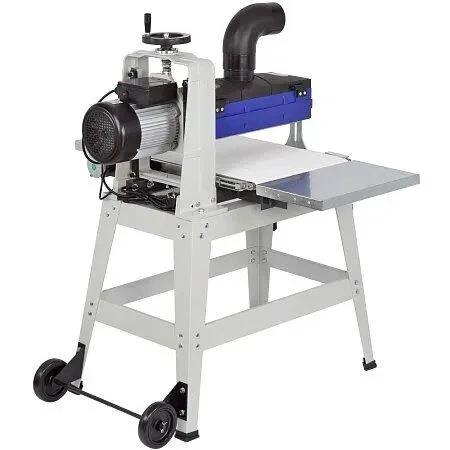

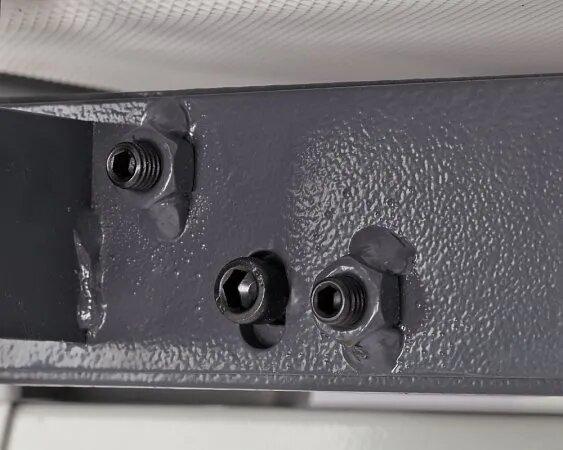

Станина выполнена из чугуна. Подставка – сборная стальная. Она снабжена складными ручками и парой колёс для удобного перемещения станка по мастерской.

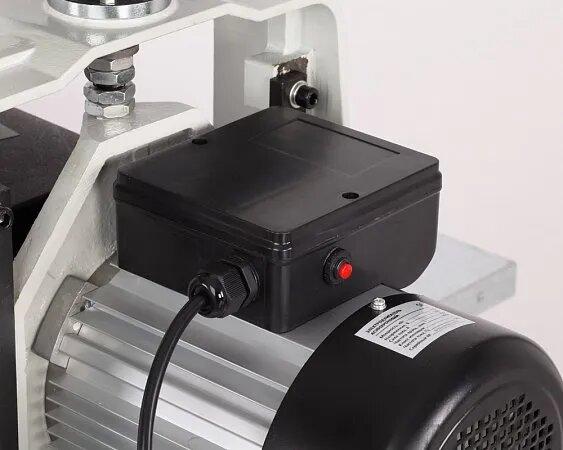

Кнопка выключателя в пылезащищенном исполнении.



Технические характеристики барабанного шлифовального станка Белмаш DS410-W



Ширина области шлифования	400 мм
Мощность	1500 Вт
Мощность электродвигателя транспортной ленты	80 Вт
Напряжение питающей сети	230 В
Частота тока	50 Гц
Тип электродвигателя	Асинхронный
Минимальная длина обрабатываемой заготовки	120 мм
Длина шлифовальной ленты	2420 мм
Ширина шлифовальной ленты	78 мм
Размер дополнительной секции, Д × Ш	427 × 245 мм
Частота вращения барабана	1440 об/мин
Размер шлифовального барабана (Диаметр × Длина)	132 × 415 мм
Скорость подачи заготовки	0-3,5 м/мин
Размер транспортной ленты (Ш × Д)	405 × 1080 мм
Минимальная толщина заготовки	5 мм
Максимальная толщина заготовки	80 мм
Диаметр патрубка пыле/стружкоудаления	100 мм
Габаритный размер (Д × Ш × В)	1090 × 1030 × 1150 мм
Размер упаковки (Д × Ш × В)	930 × 630 × 620 мм
Масса нетто	90 кг
Масса брутто	107 кг
Комплект (кратность) продажи	1 шт
Гарантийный срок	12мес.
Страна происхождения	КИТАЙ



Соответствует требованиям технических регламентов







• ТР ТС 010/2011 «О безопасности машин и оборудования»
• ТР ТС 004/2011 «О безопасности низковольтного оборудования»
• ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
