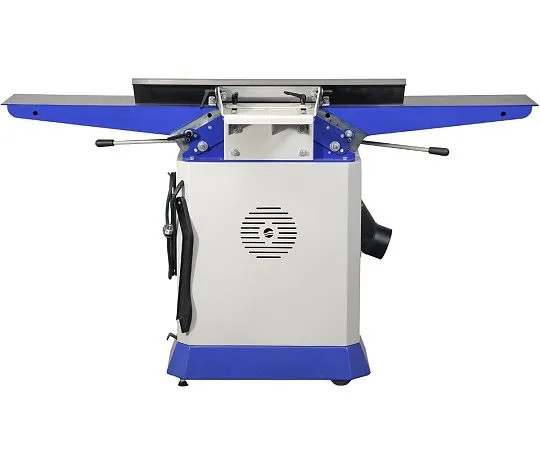

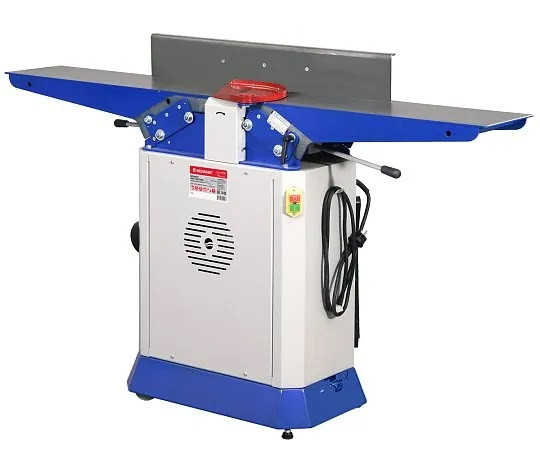

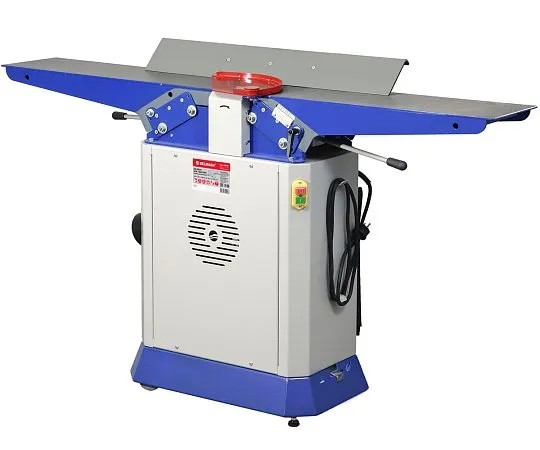

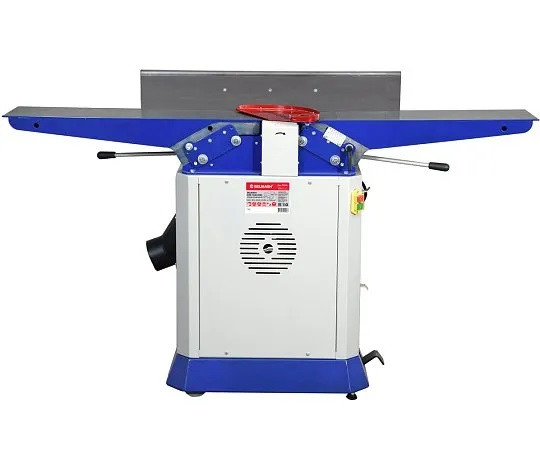

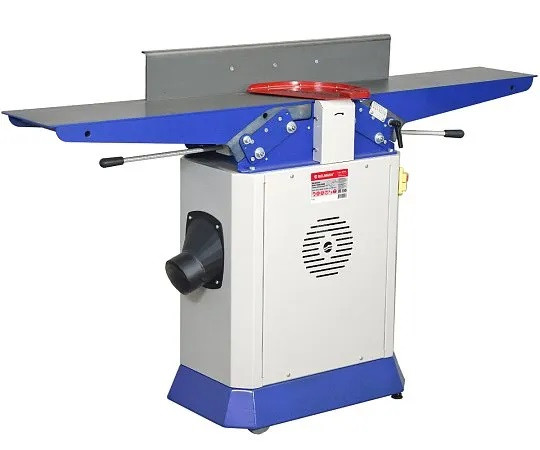

Станок фуговальный BELMASH BJM-1600/200S

Фуговальный станок BELMASH BJM-1600/200S предназначен для обработки древесины с целью придания ей необходимых размеров и форм. При соответствующей наладке на станке можно выполнять следующие виды обработки: строгание (фугование) по пласти или кромкам, строгание (фугование) под углом (по ребрам).

Особенности

• Мощный асинхронный двигатель с тепловой защитой – 2000 Вт
• Диагональное расположение ножевого вала
• Рабочие столы и упор из шлифованной стали (толщина 5 мм)
• Высокая точность, усиленная конструкция и легкая настройка столов
• Регулируемая шкала глубины реза
• Автоматическое натяжение ремня
• Патрубок 100 мм для подключения вытяжной установки
• Наличие устройства для перемещения

Конструкция

Станок имеет напольное исполнение. В качестве привода используется асинхронный электродвигатель. Вращение к ножевому валу передается с помощью поликлиноременной передачи. Натяжение ремня осуществляется автоматически под действием веса двигателя и тяговой пружины. Станок оснащен встроенным устройством отключения от источника питания при перегреве двигателя.

Как и у всех станков серии BJM, фуговальные столы выполнены из листовой шлифованной стали толщиной 5 мм. Их общий размер 1566×226 мм, что хорошо для обработки массивных заготовок.

Высокая точность исполнения. Допуск плоскостности рабочей поверхности загрузочного и приёмного столов – 0,1 мм, упора – 0,2 мм; допуск параллельности рабочей поверхности столов – 0,2 мм. Такая конструкция и исполнения является хорошей альтернативой станкам с чугунными столами.

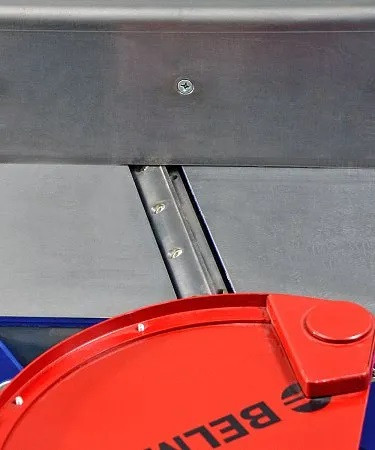

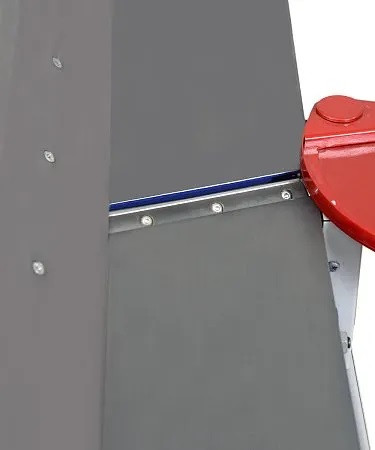

Основная отличительная особенность данной модели - это диагональное расположение режущего узла. Такое нестандартное техническое решение позволяет избежать классического удара от прямо расположенного ножа по заготовке, равномерно распределив нагрузку. Конструктив близок по типу реза к сегментированным валам Helical. Максимальная ширина обработки составляет 204 мм. Цельный стальной строгальный вал оснащен тремя ножами, длина - 214 мм.

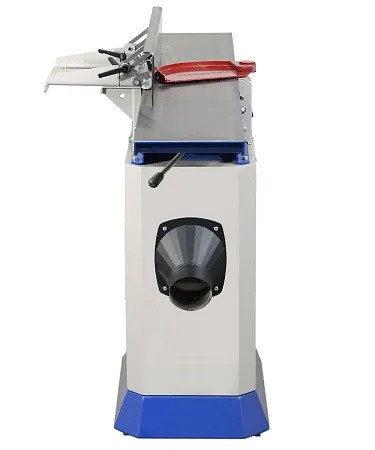

Для отвода отходов обработки установлен аспирационный патрубок диаметром 100 мм, к которому можно подключить вытяжную установку.

Станок легко перемещать в пределах мастерской, т. к. имеется устройство перемещения и встроенные ролики. Для безопасной работы станок оборудован защитным кожухом ножевого вала, в комплекте есть толкатель.

Технические характеристики фуговального станка Белмаш BJM-1600/200S

Соответствует требованиям технических регламентов

• ТР ТС 010/2011 «О безопасности машин и оборудования»
• ТР ТС 004/2011 «О безопасности низковольтного оборудования»
• ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
