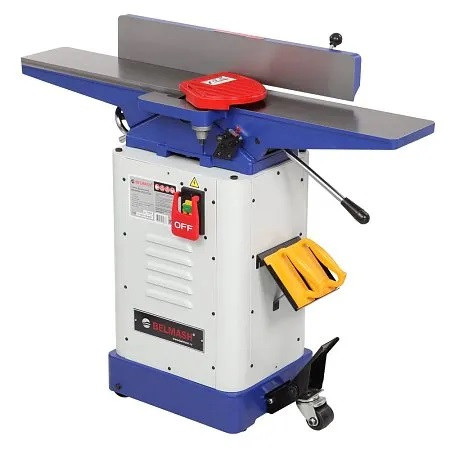

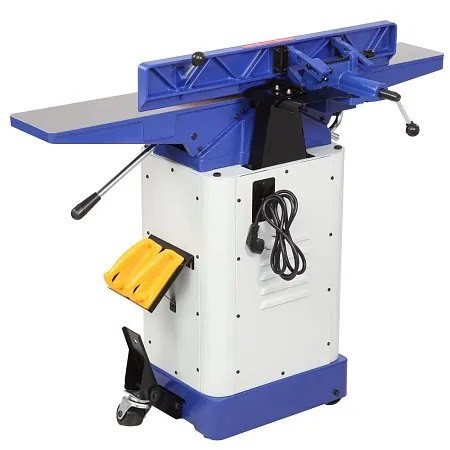

Фуговальный станок BELMASH J155/1170AH

Фуговальный станок BELMASH J155/1170AH представляет собой современное оборудование для обработки деревянных заготовок. Подойдет для любительского использования или в небольших мастерских. Предназначен для подключения к сети 230 Вт.

При соответствующей наладке на станке можно выполнять следующие операции:
- строгание (фугование) по пласти или кромке
- строгание (фугование) под углом (по ребрам)
- выборка четверти

Особенности

• Установлен ножевой вал Helical
• Параллельный упор, основание, приемный и подающий столы изготовлены из высококачественного чугуна
• Параллельный упор с фиксированными углами наклона 90 и 45 градусов во внешнюю и внутреннюю стороны
• Колесная система для перемещения станка по мастерской
• Магнитный пускатель
• Патрубок для подключения стружкоотсоса

Конструкция

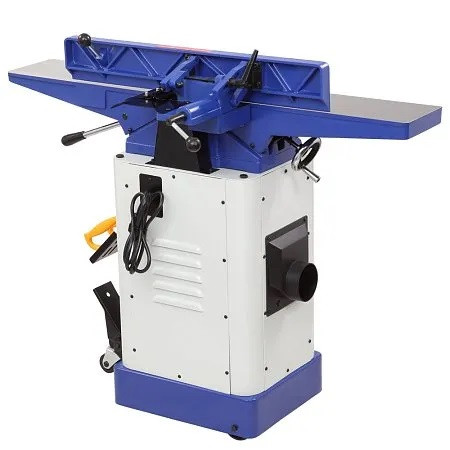

Станок состоит из двух частей. Нижняя часть – это стальная тумба-подставка, в ней расположен однофазный асинхронный двигатель (1100 Вт) и кожух для отвода стружки с патрубком (102 мм) для подключения к вытяжной установке.

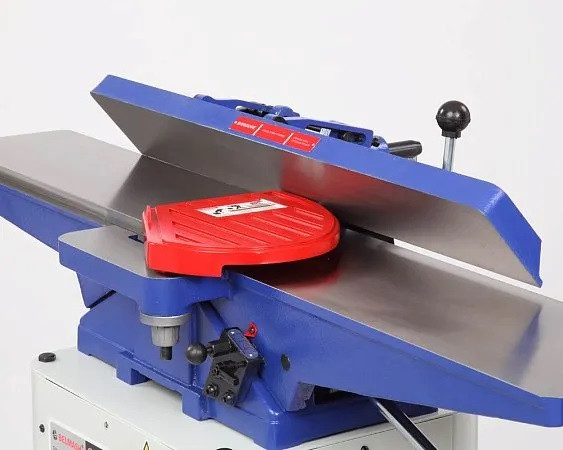

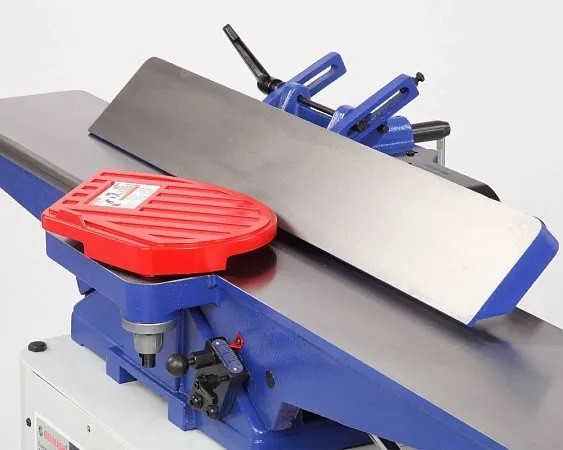

Верхняя часть состоит из чугунного основания, на котором размещены чугунные рабочие столы, параллельный упор, защитный кожух и строгальный вал.

На станке установлен сегментированный ножевой вал Helical с 30 ножами, размещенными по спирали. Такое расположение лезвий обеспечивает последовательный вход в заготовку, снижает шум, вибрацию, ударные нагрузки и дает более чистый рез. Это особенно актуально при работе с твердой древесиной, а также на сучках, трещинах, свилеватых участках. Каждый сегмент имеет по четыре режущих кромки, что кратно увеличивает их ресурс: по мере необходимости лезвия переворачиваются или выборочно заменяются. Упрощенная модель, без вала Helical - BELMASH J155/1170A.

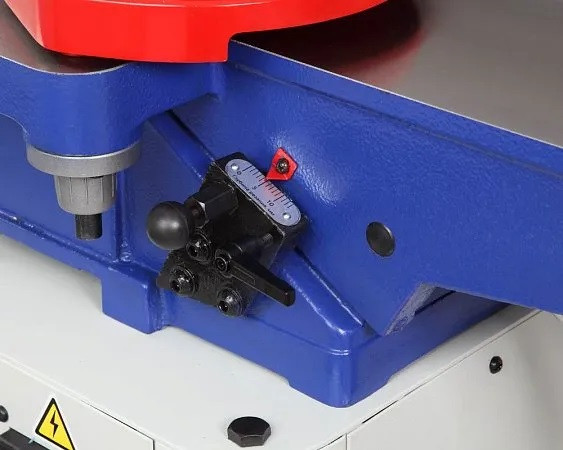

Максимальная ширина обработки составляет 152 мм, общая длина строгальных столов 1195 мм. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.

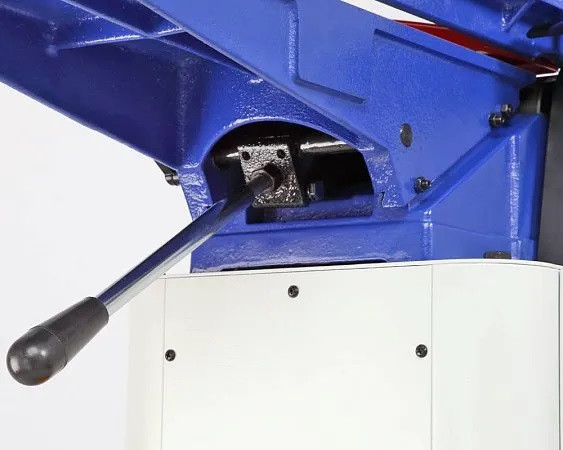

Подающий и приёмный столы перемещаются по направляющим «ласточкин хвост», что обеспечивает надежность и долгий срок службы. Приемный стол оснащен штурвалом, он упрощает процесс первичной настройки. Максимальная глубина регулировки подающего стола 12 мм (для операции отбора четверти).

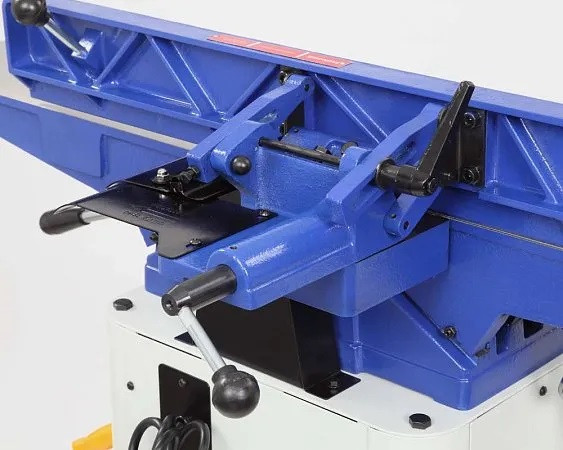

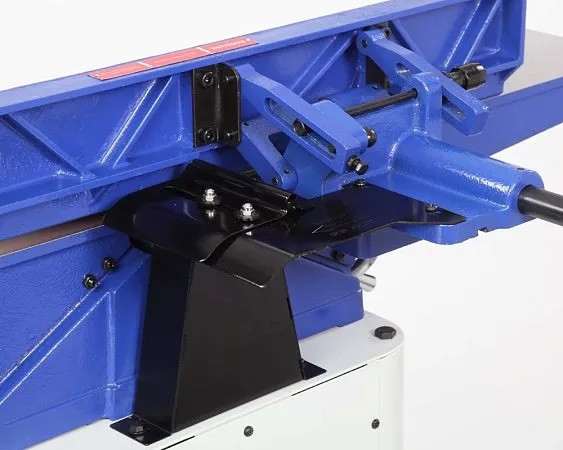

Размер параллельного упора 746 × 114 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Способ перемещения упора – скользящий, более быстрый и удобный при работе с заготовками разной ширины.

Для комфортной и безопасной работы предусмотрены упоры для подачи заготовки, для их хранения на корпусе есть специальная полка.

Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 20 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.

Что нужно учесть при выборе верного помощника - читайте в статье
"Как не ошибиться с выбором фуговального станка?"

Соответствует требованиям технических регламентов

• ТР ТС 010/2011 «О безопасности машин и оборудования»
• ТР ТС 004/2011 «О безопасности низковольтного оборудования»
• ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

Компания BELMASH дополнительно предоставляет
- расширенную гарантию + 24 месяцев к основной (после покупки пройти регистрацию на сайте www.belmash.ru)
- качественный постпродажный сервис
- профессиональные консультации по вопросам наладки/обслуживания установки
