BELMASH RT650L

Фрезерный стол BELMASH RT650L предназначен для работы с ручным фрезером или фрезерным двигателем.

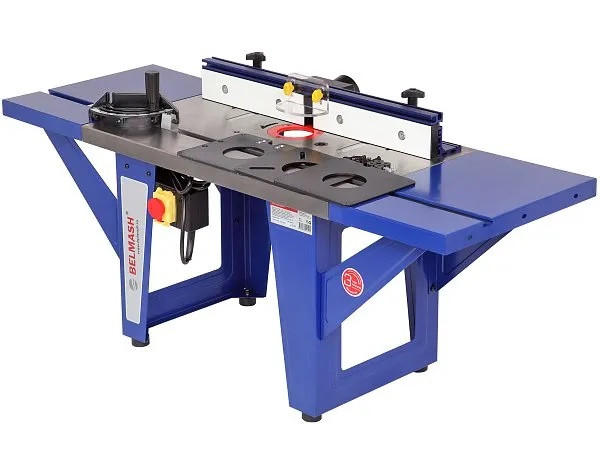

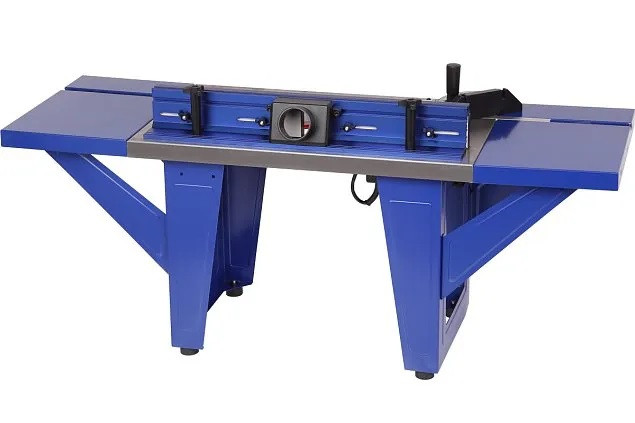

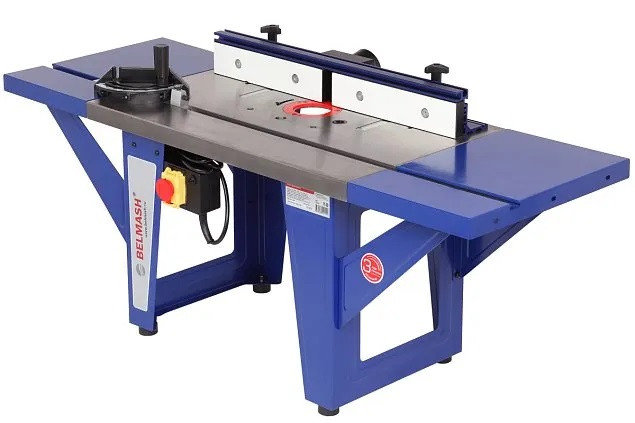

Изделие представляет собой основной стол, который устанавливается на две стальные опоры (листовая сталь). По бокам с помощью специальных боковых кронштейнов крепятся два дополнительных стола. Основание занимает площадку 530×345 мм. На нижней части стальных опор установлены четыре виброгасящие ножки.

Рабочая поверхность составная - 1150×400 мм. Основной стол из чугуна. По бокам от него крепятся два удлинения по 250 мм из листовой стали. Имеются отверстия под установку упора и пластин. В центральной части есть две шкалы для точного позиционирования положения упора. Параллельный упор может располагаться как справа, так и слева от режущего инструмента. Его ход составляет 0-40 мм и 0-30 мм. Имеется два отверстия для регулировки высоты вылета фрезы: первое - общего плана под пластину №1, второе - под пластину для лифта BELMASH D033A. Основной и дополнительные столы имеют паз под установку углового упора (-60...+60 град.).

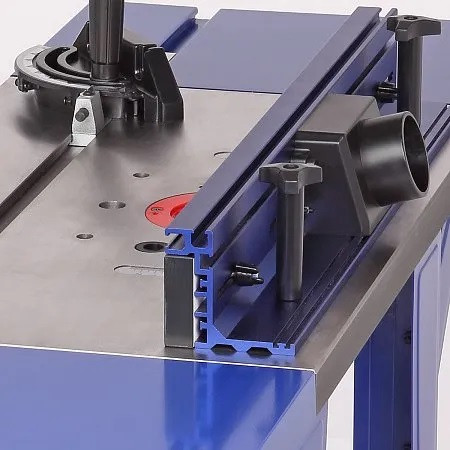

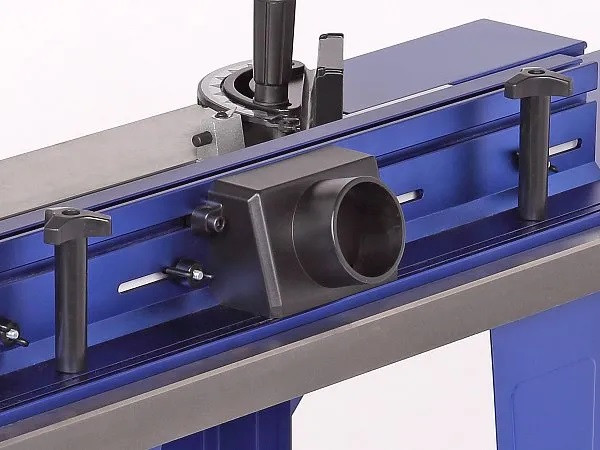

Упор имеет основание, изготовленное из высокоточного алюминиевого профиля. Оснащен двумя раздвижными накладками из МДФ размером 290×63 мм каждая (Д×В), фиксирующиеся гайками-барашками. Ход накладки составляет 52 мм. Общая высота упора - 80 мм. Длина упора с максимально разведенными в обе стороны щечками - 705 мм. На верхней части упора имеется два специальных паза под установку защитного экрана и прижимов (в комплект поставки не входят). Сзади размещен патрубок для отведения отходов резания (диаметр 63,5 мм), положение патрубка можно регулировать.

Преимущества

• Фрезерный стол совместим с оборудованием большинства производителей, благодаря трем монтажным пластинам, входящим в комплект поставки.
• Токовый предохранитель защищает от перегрузок и замыканий сети.

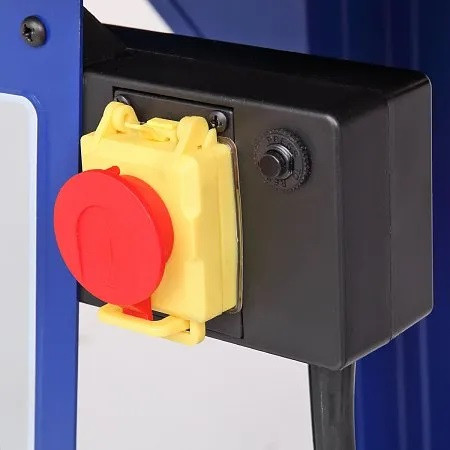

• Установленный магнитный пускатель не даст оборудованию самостоятельно включится после незапланированного отключения электроэнергии.
• Рабочий стол из чугунного литья, благодаря этому снижается вибрация и как следствие увеличивается качество обработки.
• Дополнительные боковые расширения стола из листовой стали увеличивают рабочую поверхность до 1150 мм в длину.
• Высота стола составляет 450 мм, что позволяет установить фрезерный лифт BELMASH D033A. Для монтажа лифта нужно снять с него предустановленную пластину.

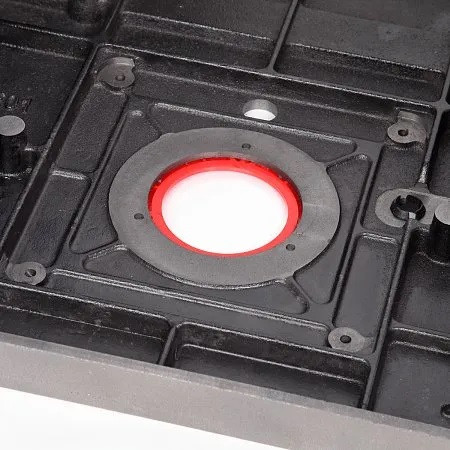

Комплектуется тремя установочными пластинами:

Пластина №1 (универсальная) - для установки различных фрезеров с четырьмя винтами фиксации (имеет четыре диагонально расположенных овальных отверстия).
Пластина №2 - для лифта фрезерного BELMASH D033A.
Пластина №3 (без установочных отверстий) - для самостоятельного сверления отверстий по индивидуальным характеристикам вашего оборудования. Фрезерное оборудование Основание фрезерного станка Стол RT650L, двигатель 1800F, лифт D033A Лифт фрезерный Стол RT600, лифт D033A, двигатель 1800F Стол RT800, лифт D033A, двигатель 1800F
