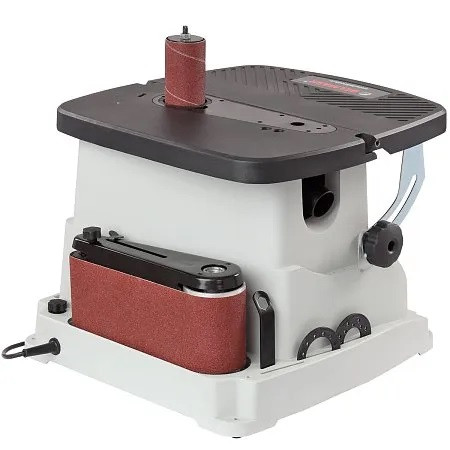

Станок шлифовальный осцилляционный шпиндельно-ленточный BELMASH OSBS-100/115

Станок шлифовальный осцилляционный шпиндельно-ленточный BELMASH OSBS-100/115 применяется в штучном и мелкосерийном деревообрабатывающем производстве. Станок предназначен для окончательной обработки шлифованием криволинейных и прямолинейных поверхностей, кромок и фасок деревянных заготовок путем вращательно-колебательных движений абразивной ленты или втулки.

Особенности

• Два рабочих узла: ленточный и шпиндельный
• Компактный и мобильный
• Осциллирующий механизм
• Вся оснастка под рукой
• Наклонный стол
• Возможность крепления к верстаку

Конструкция

Комплектуется сразу двумя узлами, что позволяет выбрать более подходящий в зависимости от поставленной задачи.

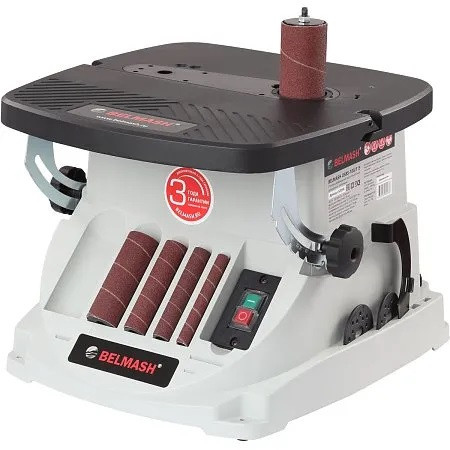

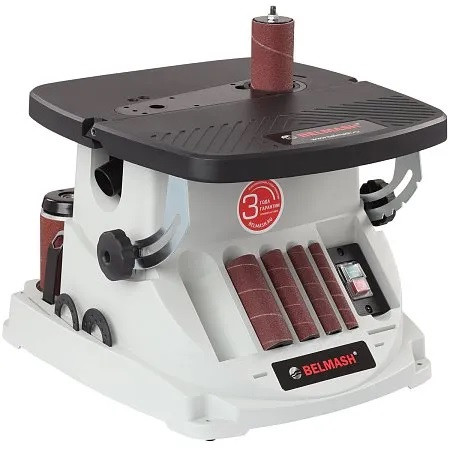

Шпиндельный узел оптимален для работы с кромками, торцами и краями заготовок с вогнутым профилем. В зависимости от кривизны обрабатываемой поверхности подбирают диаметр абразивной втулки (13, 19, 26, 38, 51 мм). Высокая эффективность при использовании оснастки с такой рабочей поверхностью достигается за счет осцилляции – вертикального перемещения вала – оно увеличивает линейную скорость абразива и предотвращает возникновение продольных царапин из-за дефектов оснастки.

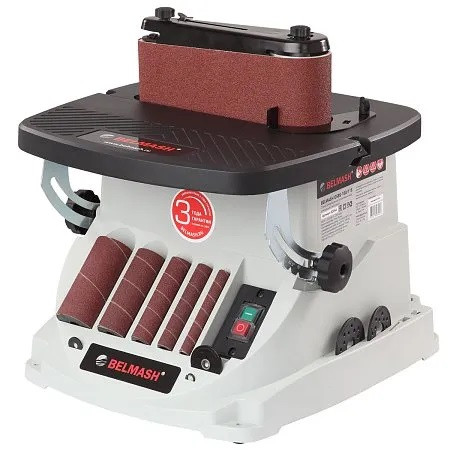

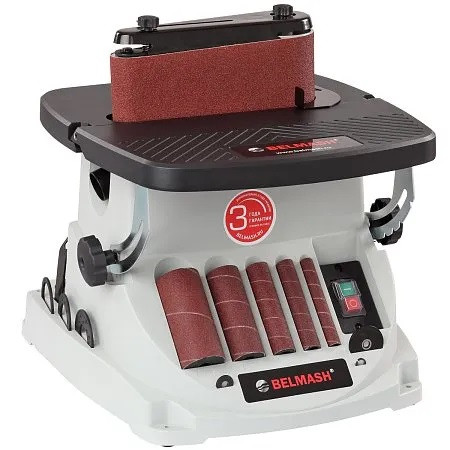

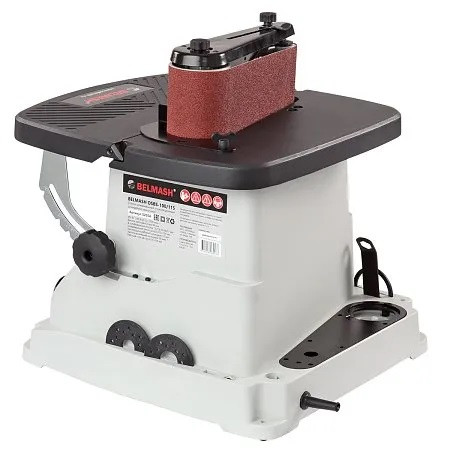

Ленточный узел имеет два обводных ролика разного диаметра, вокруг которых можно работать с вогнутыми поверхностями и прямой участок с металлической подложкой для плоских деталей из дерева. Движение ленты тоже происходит с осцилляцией, что повышает производительность и качество шлифования.

Мощный коллекторный двигатель обеспечивает высокую частоту вращения шпинделя – 2000 об./мин.

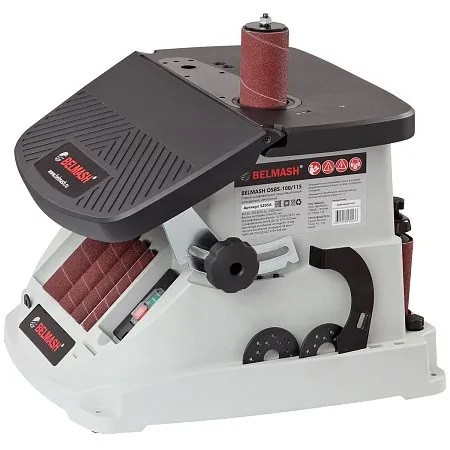

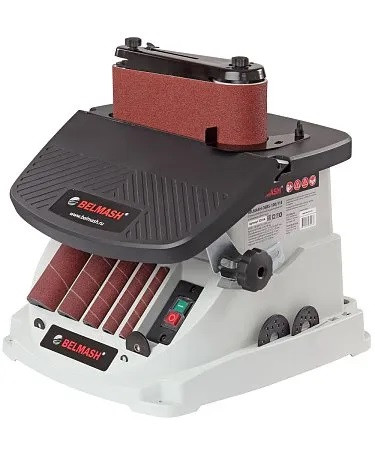

Рабочий стол состоит из двух секций из литого алюминия. Передняя секция регулируется по наклону, задняя – жестко закреплена. Фиксированные углы наклона поворотной секции стола 0/15/22,5/30/45 град.

Высота шлифовального барабана, мм 115. Максимальная высота заготовки 90 мм.

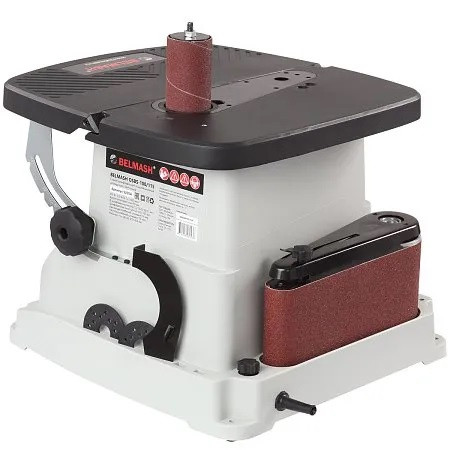

На корпусе станка имеются слоты для хранения всех принадлежностей из стандартного набора: барабанов, втулок, вкладышей, шайб и ленточного узла в сборе.

Пластиковый корпус имеет четыре крепежных отверстия, которые служат для фиксации на верстаке, столе и т.п. (крепеж в комплект поставки не входит).

Внимание! Запрещается применять станок для влажного шлифования. Это может привести к поражению электрическим током.

Древесная пыль, появляющаяся при шлифовании, может быть опасной для вашего здоровья. Работайте на станке только в хорошо вентилируемых помещениях и обеспечьте надлежащее удаление пыли, подключив станок к вытяжной установке, например BELMASH DC2500MC, BELMASH DC850C, BELMASH DC2500MC/380 с фильтр-картриджем 1мкм. Для очистки воздуха всего помещения используйте систему фильтрации воздуха BELMASH AF-1600.

Технические характеристики шлифовального станка Белмаш OSBS-100/115

Соответствует требованиям технических регламентов

• ТР ТС 010/2011 «О безопасности машин и оборудования»
• ТР ТС 004/2011 «О безопасности низковольтного оборудования»
• ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
• ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»
