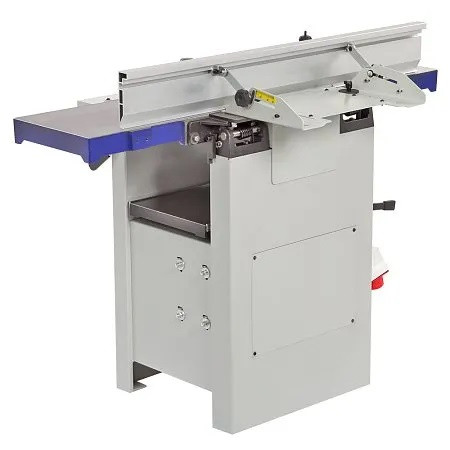

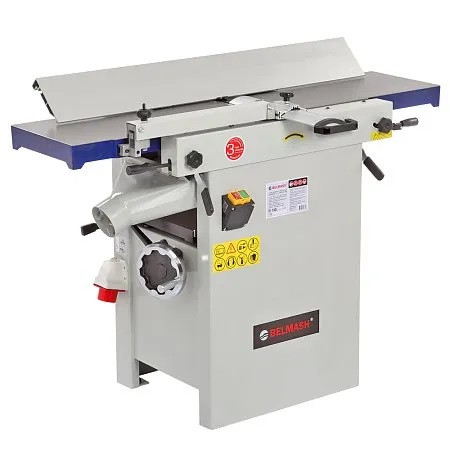

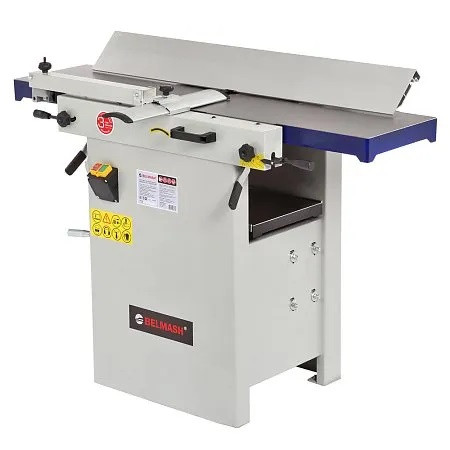

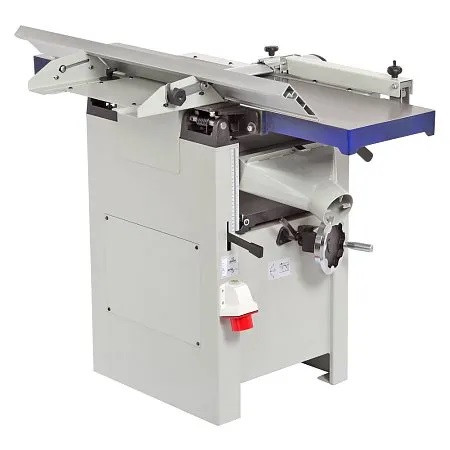

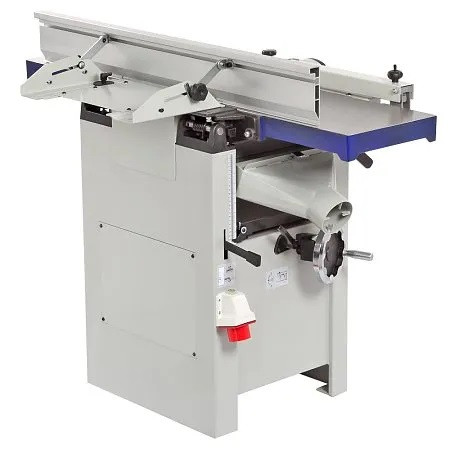

Станок фуговально-рейсмусовый BELMASH JT-2 310/225S-380 (400 В)

Фуговально-рейсмусовый станок BELMASH JT-2 310/225S-380 (3 кВт, 400 В) предназначен для обработки заготовок из древесины. Он предназначен для строгания заготовок по толщине в размер, по пласте и кромке. Применяется в столярных мастерских, в том числе на мебельном производстве.

Выполняет операции:
- строгание (фугование) по пласти или кромкам
- строгание (фугование) под углом (по ребрам)
- рейсмусование

Особенности

• Строгальный вал Helical - минимизация ударных нагрузок, чистый рез любой породы дерева и экономия средств за счет выборочного ремонта лезвий
• Рабочий стол из высококачественного чугуна обеспечивает точную работу без вибраций
• Мощный асинхронный двигатель 3000 Вт
• Быстрая смена операций
• Удобная и точная регулировка фугования и рейсмусования
• Регулируемый упор: перемещение поперек стола и наклон до 45 град
• Автоматическая подача заготовки при рейсмусовании

Конструкция

Мощность электродвигателя составляет 3000 Вт. Вилка (тип 515) для подключения к сети 400 (380) Вольт расположена на корпусе станка. Магнитный пускатель предотвращает самопроизвольное включение в случае отключения питания.

На станке установлен сегментированный ножевой вал Helical с 56 ножами, размещенными в шахматном порядке и по спирали. Такое расположение лезвий обеспечивает последовательный вход в заготовку, снижает шум, вибрацию, ударные нагрузки и дает более чистый рез. Это особенно актуально при работе с твердой древесиной, а также на сучках, трещинах, свилеватых участках. Каждый сегмент имеет по четыре режущих кромки, что кратно увеличивает их ресурс: по мере необходимости лезвия переворачиваются или выборочно заменяются.

Частота вращения строгального вала составляет 5500 об/мин. Глубина строгания регулируется, максимальная - 3 мм. Для безопасности строгальный вал имеет защитный кожух.

Рабочие столы длиной 1295 мм выполнены из высококачественного чугуна, который обеспечивает легкое скольжение заготовки, качественную обработку и снижение вибрации. Отдельного внимания заслуживает удобный эксцентриковый механизм регулировки положения столов, причем как подающего, так и принимающего.

Ширина строгания составляет 310 мм — это значение достаточно велико по меркам профессиональных рейсмусовых станков, а по меркам фуговальных - и вовсе характерно для оборудования более высокого индустриального класса. Такое сочетание характеристик делает модель привлекательной не только с точки зрения экономии рабочего пространства, но и возможности выполнения серьезных задач.

Параллельный упор с ребрами жесткости выполнен из жесткого алюминиевого профиля. В зависимости от поставленных задач он может перемещаться поперёк стола или наклоняться от 0 до 45 град.

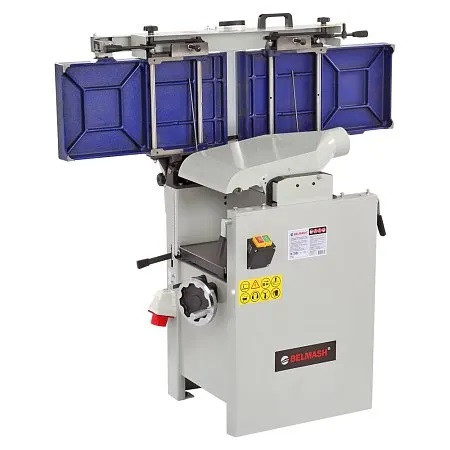

Переход к операции рейсмусования простой и занимает 30 секунд. Для этого верхний модуль целиком поднимается и не мешает ни работе, ни стружкоудалению.

Скорость автоподачи заготовки 7 м/мин. Механизм протяжки классический: стальной подающий ролик, приемный с резиновым покрытием, а также когтевая защита, которая предотвращает обратный выброс заготовки. Настройка высоты происходит путем вращения штурвала, шкалы на боковой стенке и механического индикатора на штурвале.

Станки серии:

Модель, работающая от сети 230 В: BELMASH JT-2 310/225S
Модели с трехножевым валом: BELMASH JT-2 310/225 (230В) и BELMASH JT-2 310/225-380 (3 кВт, 400 В)

Соответствует требованиям технических регламентов

• ТР ТС 010/2011 «О безопасности машин и оборудования»
• ТР ТС 004/2011 «О безопасности низковольтного оборудования»
• ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
