ZPM-50 стационарный электрический винторез

ВНИМАНИЕ!!! Данное оборудование предназначено для работы только с БЕСШОВНЫМИ трубами.

Корпус резьбонарезного станка изготовлен из чугуна. Привод станка осуществляется с помощью однофазного электромотора, который через редуктор передаёт вращение на шпиндель станка. Масляный насос, подачи СОЖ в зону обработки, установлен на редукторе шпинделя и приводится в действие от одного общего электромотора. Редуктор станка понижает скорость вращения шпинделя с 1400 об/мин до 27 об/мин. Станок оснащён суппортом для установки режущего инструмента. Напротив шпинделя установлена зенковка для снятия фаски на внутреннем диаметре обрабатываемой трубы.

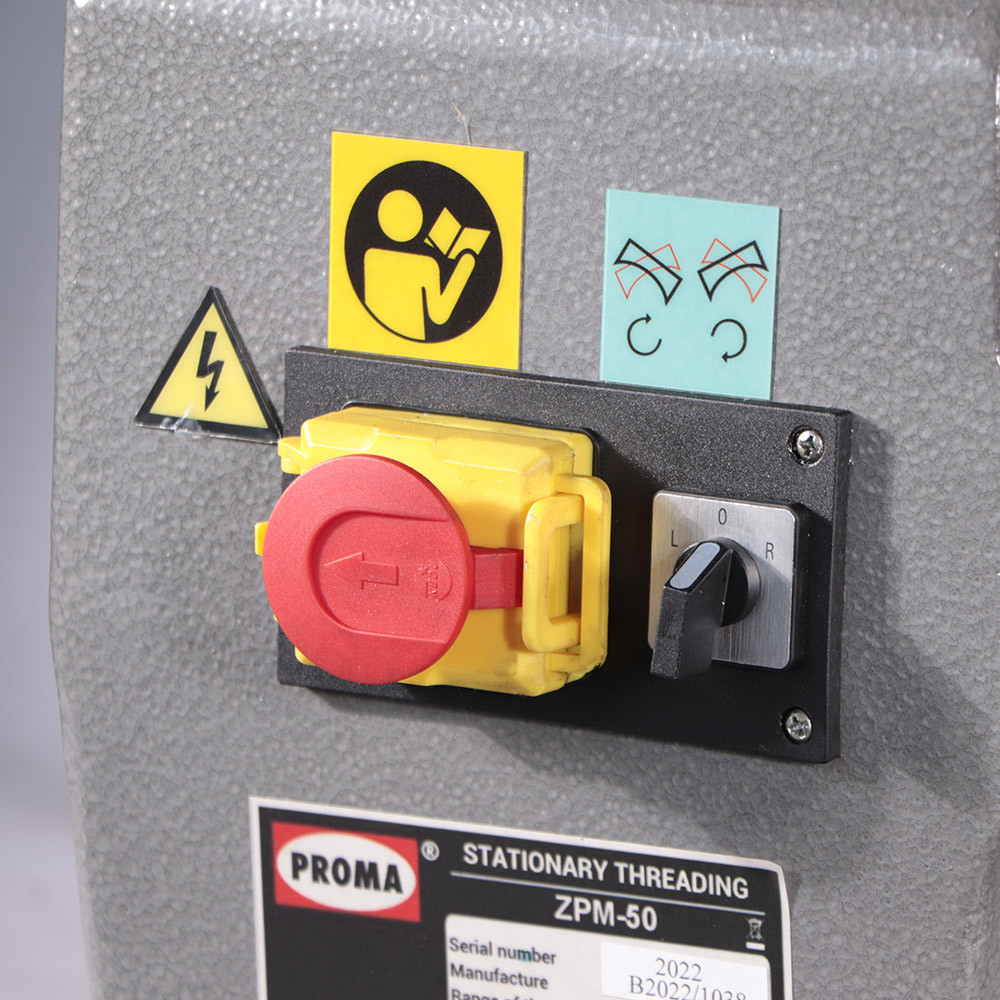

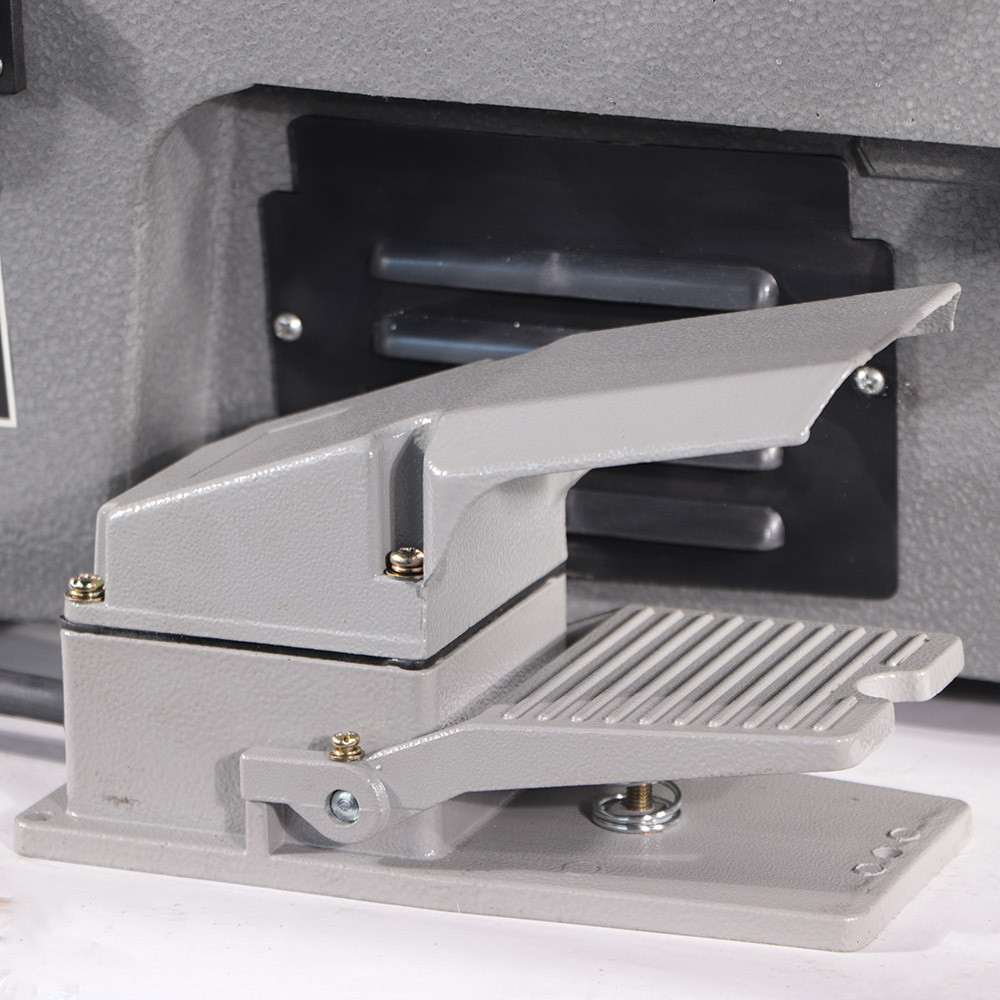

Управление направлением вращения шпинделя резьбонарезного станка обеспечивается с помощью переключателя, установленного на передней части станка рядом с аварийным выключателем. Положение переключателя контролируется по знаку, который расположен рядом с переключателем направления вращения шпинделя. Временную остановку шпинделя для смены направления вращения шпинделя осуществляется с помощью педали, которая входит в комплект станка.

Категорически запрещается эксплуатировать станок с любыми видами охлаждающих жидкостей (СОЖ) и смазками, за исключением машинного или индустриального масла!

Уровень шума оборудования

• Уровень акустической мощности А( L wa);
• L wa =74,6 Дб(А) Значение измерено с нагрузкой;
• L wa =69,8 Дб(А) Значение измерено без нагрузки;
• Уровень звука (А) в месте обслуживания ( Lр Аeq);
• Lр Аeq =71,0 Дб(А) Значение измерено с нагрузкой;
• Lр Аeq =68,2 Дб(А) Значение измерено без нагрузки.

Узлы и детали оборудования.

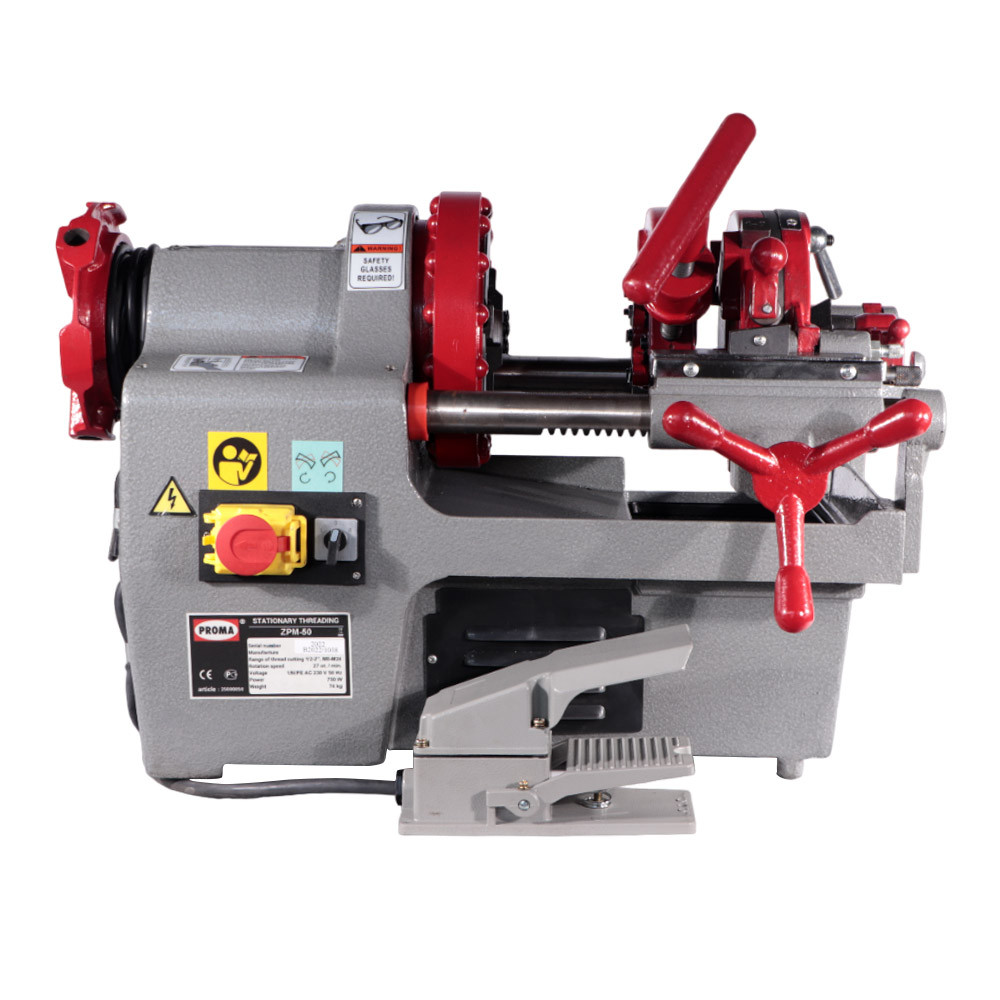

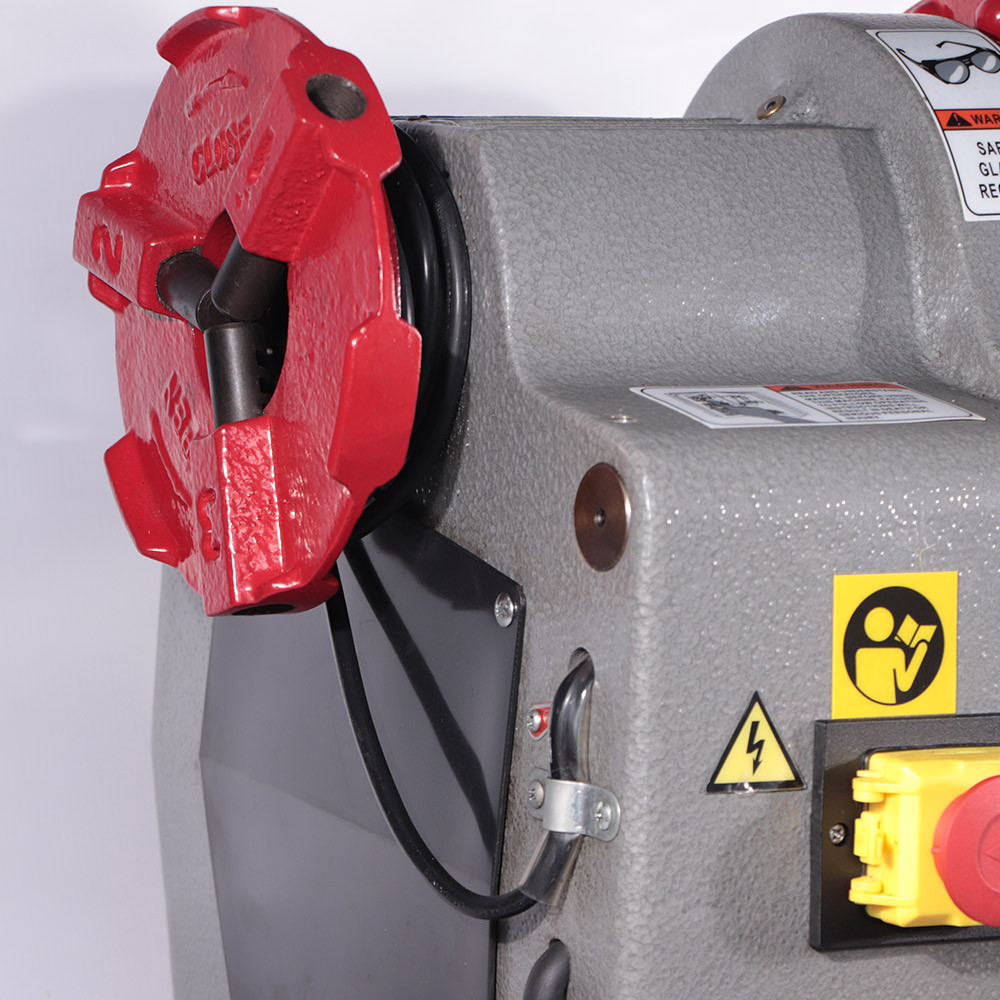

1. Патрон с зажимом ударного типа.

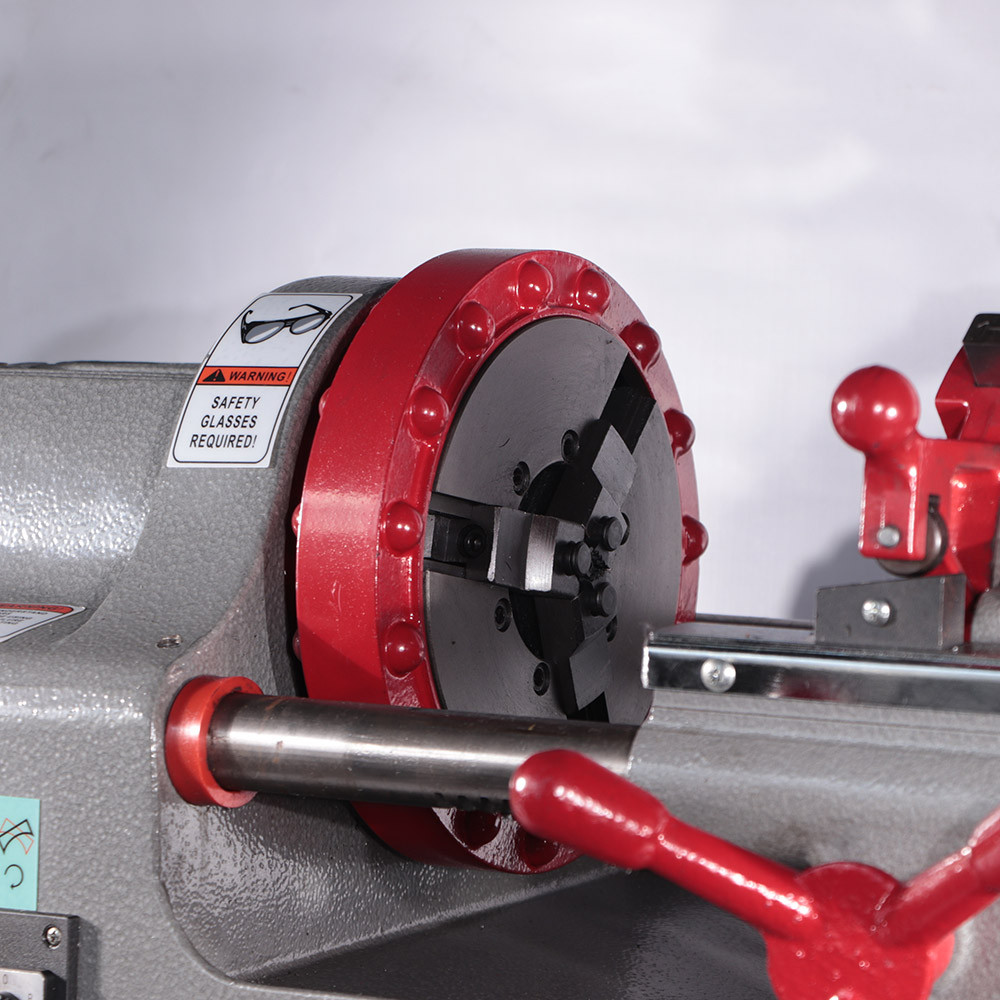

2. Кулачки самоцентрирующиеся.
3. Патрон поддерживающий.
4. Переключатель направления вращения электродвигателя.

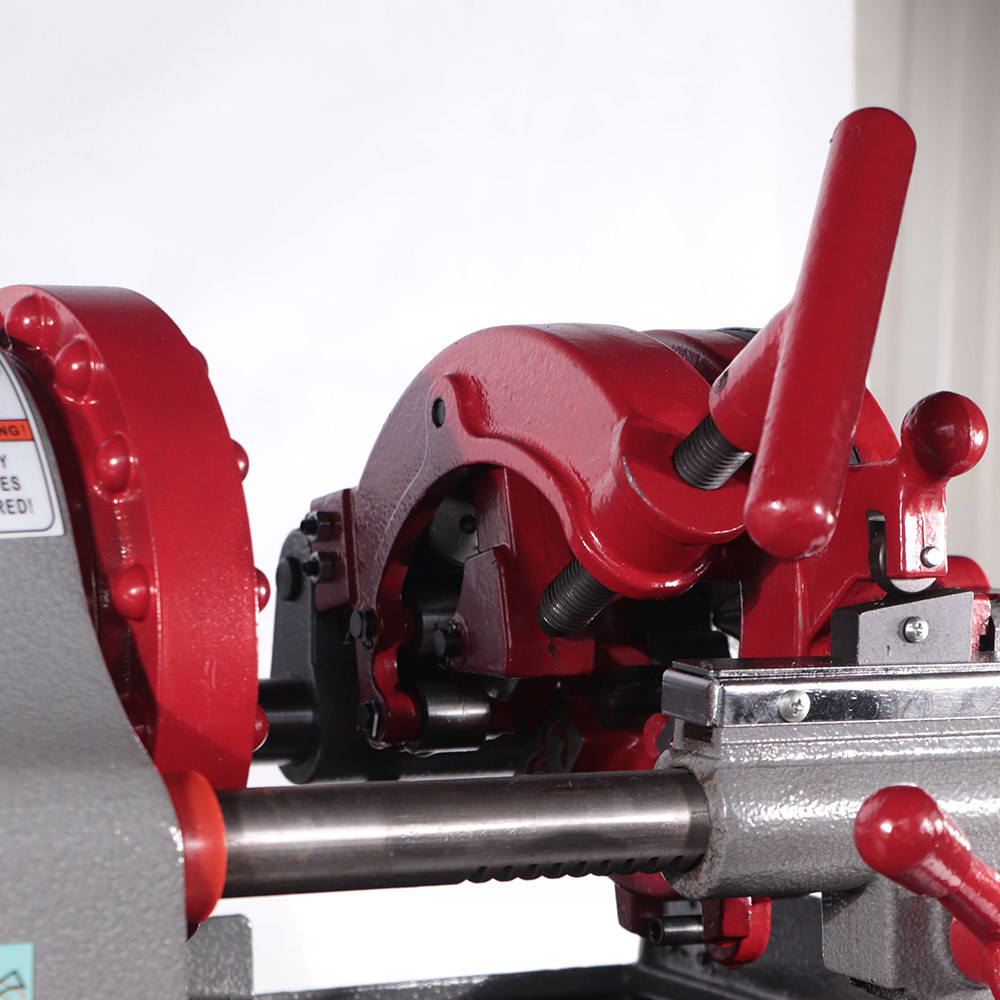

5. Головка резьбонарезная.
6. Диск отрезной.
7. Зенковка
8. Фиксатор резьбонарезной головки.
9. Пробка сливная.
10. Конусная опора.
11. Шток, направляющий с рейкой.

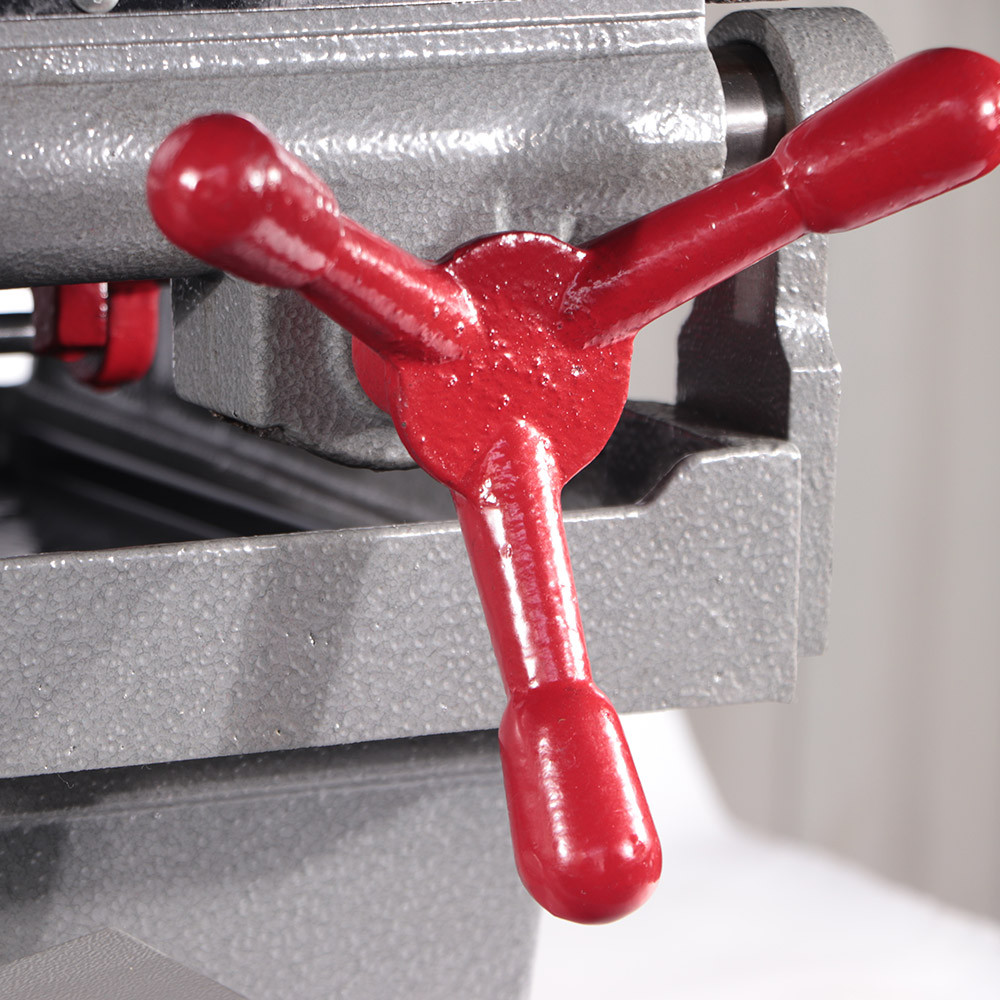

12. Ручка перемещения суппорта.

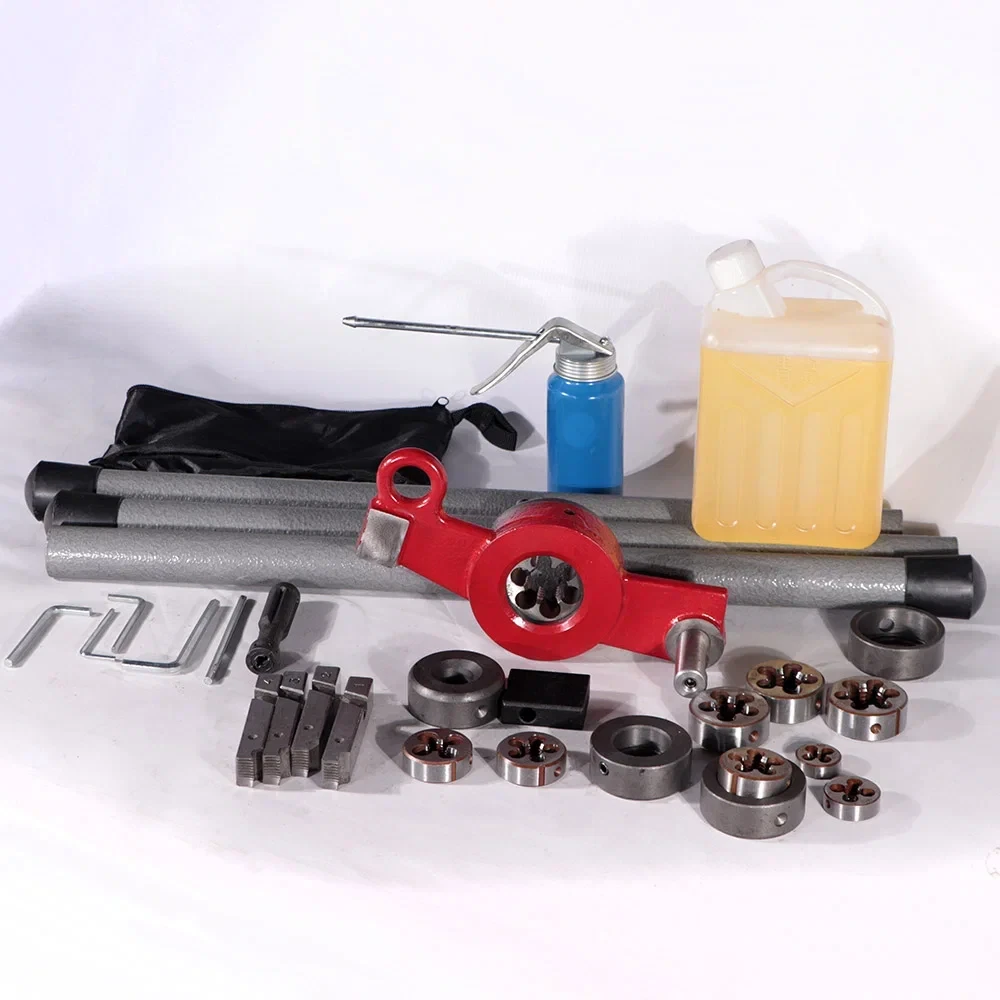

Комплект поставки.

1. Ножки. 3 шт.
2. Болты крепления ножек. 3 шт.
3. Рукоятка отрезного устройства. 1 шт.
4. Сменная резьбонарезная головка с плашкодержателем. 1 шт.
5. Дополнительные плашкодержатели. 4 шт.
6. Маслёнка. 1 шт.
7. Канистра с маслом. 1 литр.
8. Прямоугольная призма для нарезания цилиндрической резьбы. 1 шт.
9. Педаль отключения вращения шпинделя. 1 шт.

Инструмент, поставляемый со станком.

1. Комплект резцов 1/2" - 3/4" (на станке) и 1" - 2"(в комплекте) 2 к-та.
2. Ключ торцевой шестигранный 3; 4; 5; 6 4 шт.
3. Отвёртка крестовая 1 шт.
Инструкция по эксплуатации.
